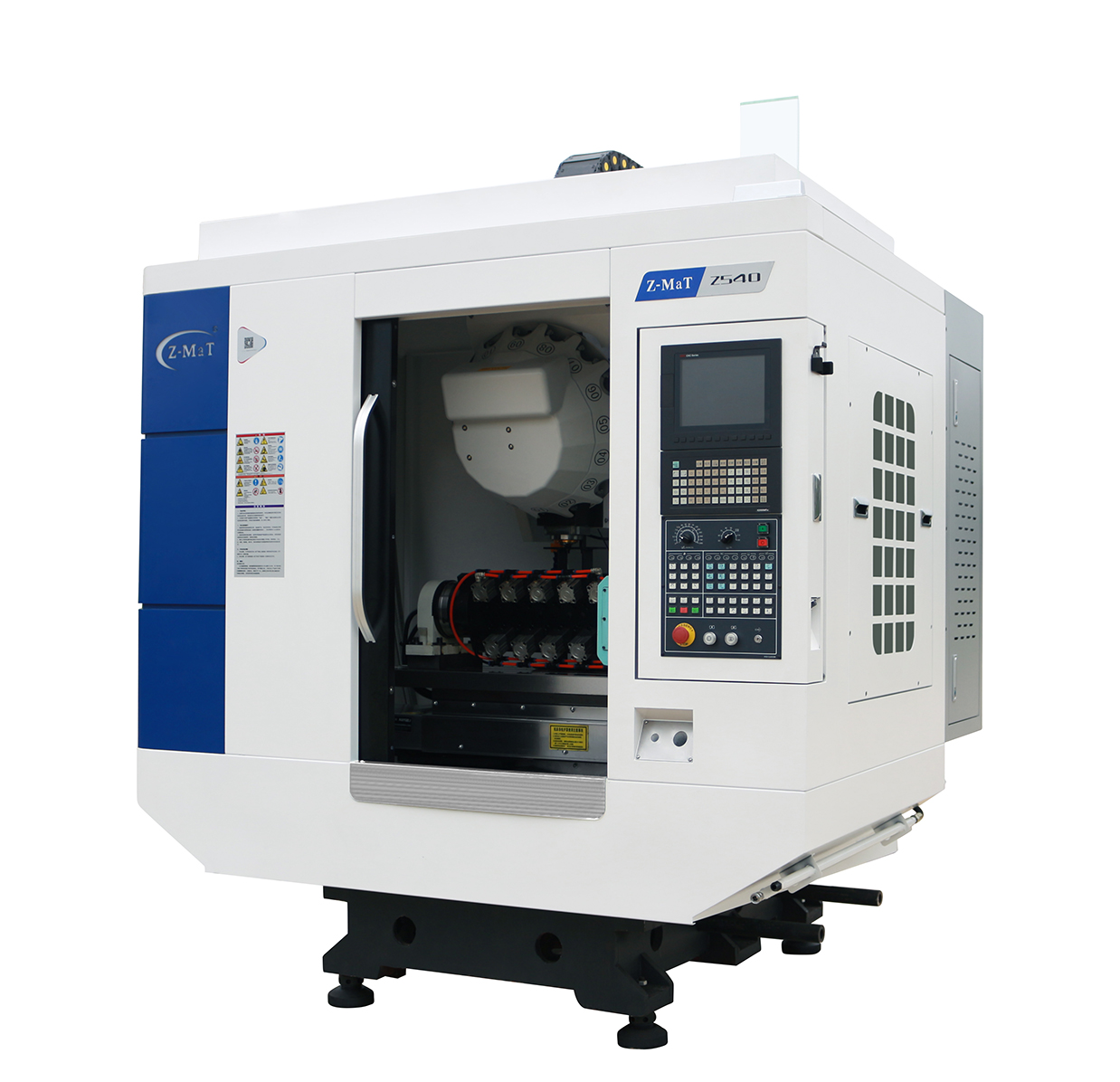

Z540

Centro de Furação e Rosqueamento – High speed

  • Rotação do fuso: 12000 RPM
  • Quantidade de ferramentas:*21: 16
  • Potência do motor principal: *5,5kW: 3.7kW
Z540
Z540 - Image 2
Em resposta às expectativas dos clientes, produzimos uma série de Centros de Furação e Rosqueamento VMC de alta precisão com uma  estrutura única e desempenho melhorado. Se o design for baseado em um padrão, este Centro de Furação e rosqueamento incorpora nossas próprias ideias de design científico e engenhoso. Este centro de Furação VMC tem características comuns que se adaptam aos requisitos exclusivos de uma ampla gama de requisitos de fabricação de peças.

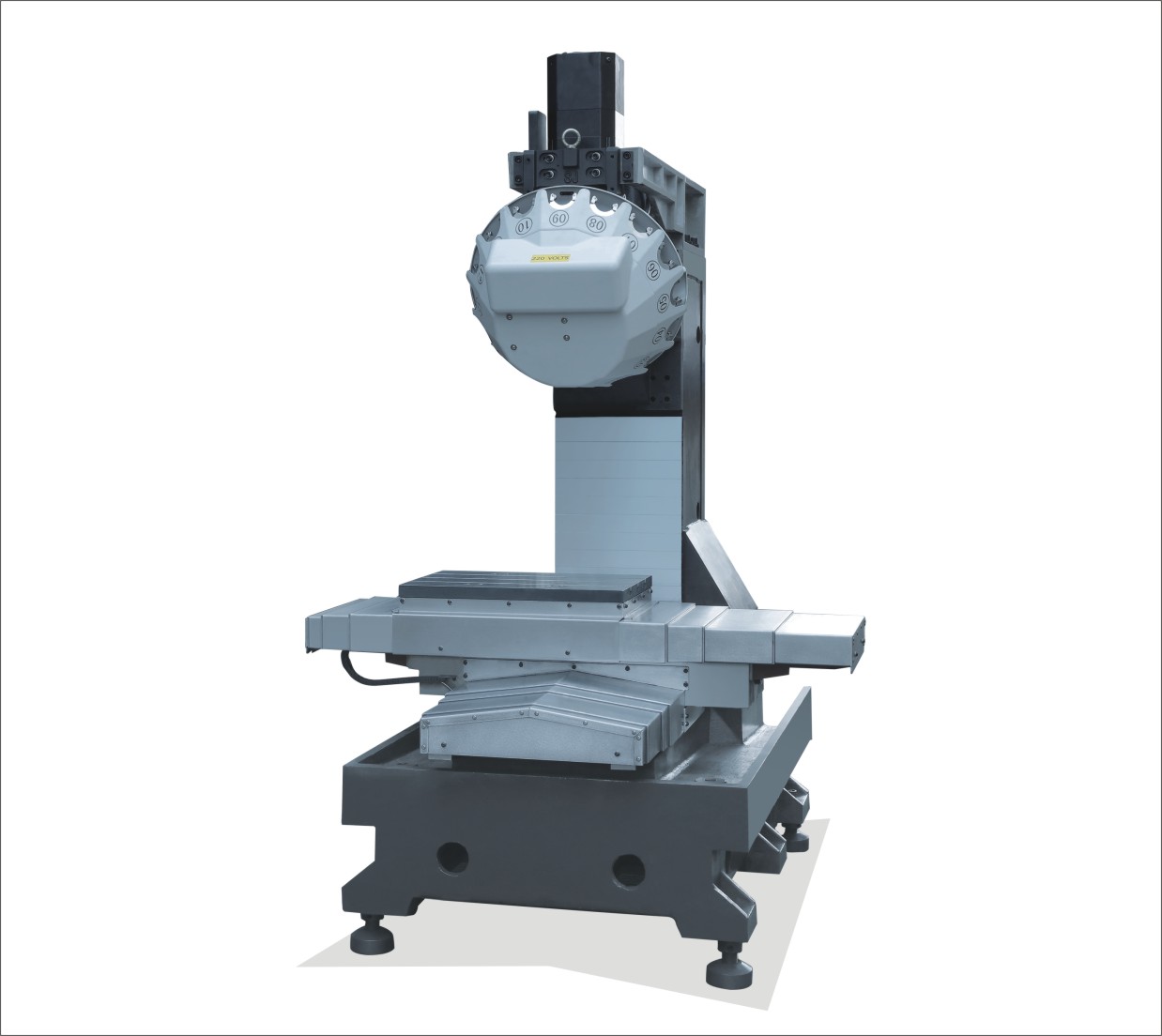

  • O design avançado de fundição usa recozimento de precisão com métodos tradicionais de envelhecimento usados ​​em cada fundição. Fornece um amortecimento ideal de vibração e garante estabilidade a longo prazo e resultados de qualidade.
  • Tanto a base quanto a coluna têm amplo espaçamento entre as guias, resultando em um design sólido e  estável.
  • O fuso com motor integrado permite alta eficiência e baixo ruído assegurando velocidade e torque  durante operações de furação e rosqueamento.
  • Sun Type Tool Magazine para troca rápida da ferramenta e desempenho de usinagem sólida.
  • Fuso de esfera solido, estrutura de rolamento e guias lineares de alta precisão suportam avanços rápidos e altas rotações  na usinagem. Além disso, garante a orientação adequada da máquina durante a operação.
  • O transportador de cavaco traseiro é compacto e facilita a remoção de cavacos. O fluxo é direto e fácil.

Mesa

  • Tamanho da mesa: 600 × 400mm
  • Carga máxima: 250 kg
  • Rasgo T (medida- quantidade- distância ): 14- 3- 100mm

Curso

  • Curso do eixo X 500mm
  • Curso do eixo Y: 400mm
  • Curso do eixo Z: 300 mm
  • Distância do fuso até  a mesa: 155-455mm
  • Centro do fuso para coluna: 465mm
  • Avanço rápido X/Y/Z :48 m/ min

Fuso

  • Tipo de mandril: BT30
  • Método de acionamento fuso: acionamento direto
  • Rotação do fuso: 12000rpm
  • Potência do motor do fuso: 3,7kW/ 5,5kW

Alimentação e Magazine

  • Tipo ATC: braço tipo pinça
  • Capacidade ATC: 16/ *21
  • Peso da ferramenta: 3 kg
  • Tempo de troca de ferramenta: 2s

Outros

  • Pressão do ar: 0,5-0,8MPA
  • Sistema de resfriamento do armário elétrico: trocador de calor, * ar condicionado

Dimensão e peso

  • Dimensão (C × L × A): 1800 × 2230 × 2300mm
  • Peso (aproximado): 2600kg
