TN700

Centros de torneamento de 3 eixos Z-Mat

  • Tamanho da placa: 15”
  • Número de ferramentas acionadas: 12-Station
  • Potência do acionamento principal: 22.0 kW/ 18.5kW

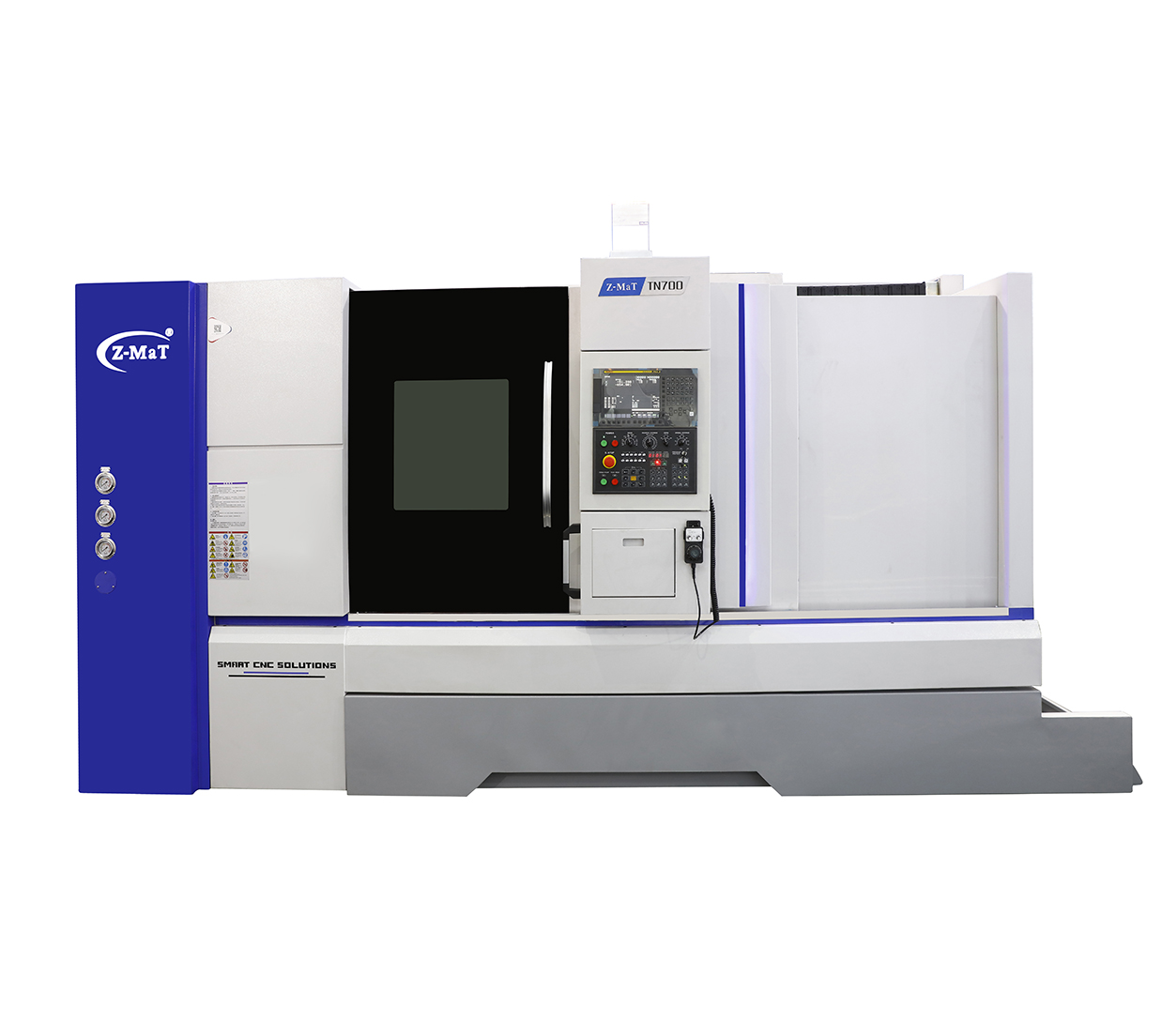

TN700

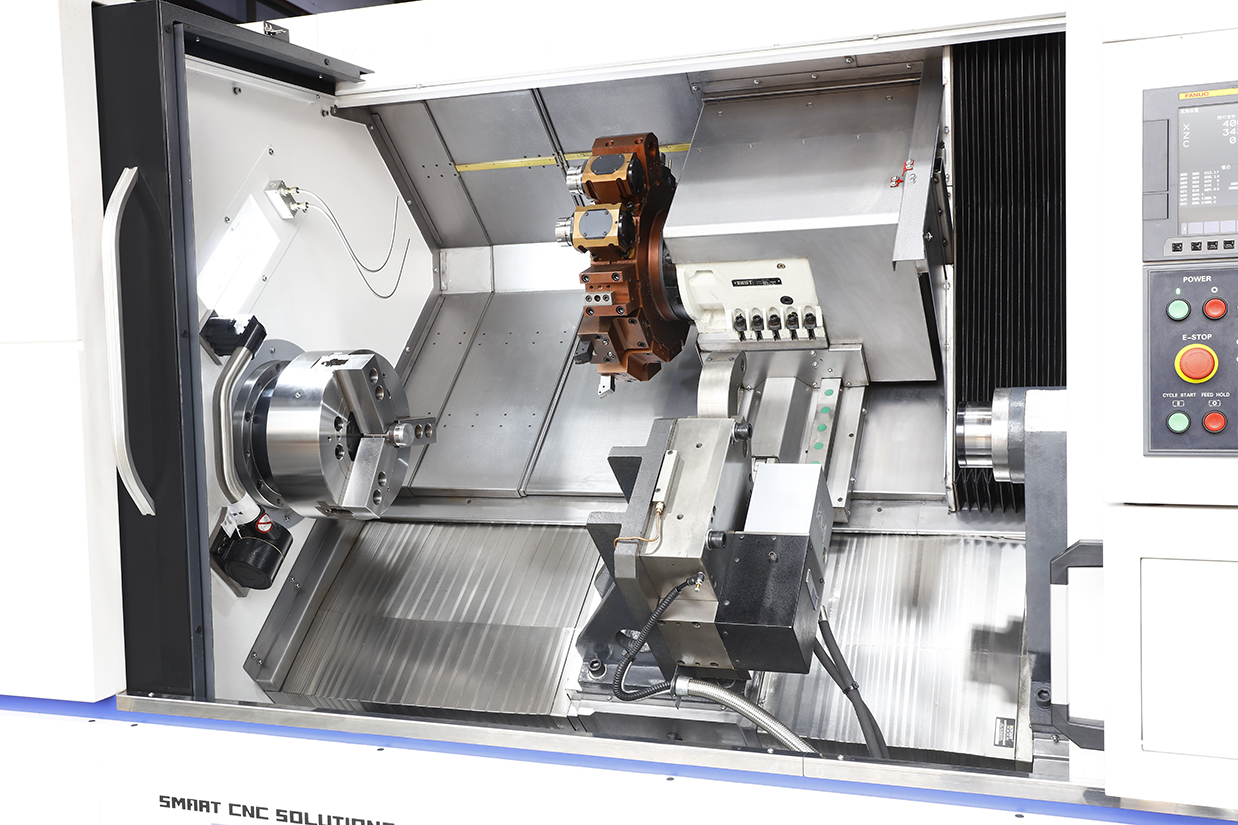

TN700 - Image 2
Centros de torneamento de 3 eixos Z-Mat

O centro  T700 é um centro de torneamento capaz de usinar vários tipos de peças. O revólver de 12 estações com ferramentas acionadas permite a usinagem de peças complexas com uma operação de ajuste fácil. Estes modelos também possuem o motor integrado (Direct Drive), que atinge alta velocidade mantendo uma rigorosa precisão do eixo C.

Os modelos podem satisfazer uma grande número de usuários, desde iniciantes em oficinas de produção até corporações com grupos técnicos experientes.

  • Os tornos SL têm uma base fundida para serviço pesado com design de barramento inclinado “alinhado verdadeiro “. A base, o cabeçote, o revólver e o contra ponta estão alinhados no mesmo plano. Esse design reduz a criação de calor e a expansão térmica resultante.
  • O corpo do Contra ponta é movimentado hidraulicamente por sobre guias lineares de rolo. Grande redução no set-up em comparação com o mangonte  hidráulico tipo manual.
  • Guias lineares do tipo rolo e rolamentos de alta precisão proporcionam uma  melhor rigidez e maior precisão. Com um coeficiente de atrito muito baixo, eles consomem menos energia e não precisam de ajuste

Capacidade

  • Tamanho da placa: 15 “
  • Comprimento máximo da peça: 1250,*1700mm
  • Diâmetro de volteio sobre o barramento: Ø620mm
  • Diâmetro de volteio sobre o carro: Ø360mm

Fuso

  • Diâmetro de passagem do fuso: Ø105mm
  • Diâmetro de passagem da barra: Ø91mm
  • Nariz do eixo: A2-8
  • Rotação máxima do fuso: 2000rpm
  • Potência do fuso: 22.0/ 18.5kW

Eixo

  • Curso do eixo X: 300mm
  • Curso do eixo Z ixo: 1250,*1700mm
  • Avanço rápido dos eixos X/Z: 15/20m/min/min
  • Velocidade máxima de avanço de interpolação: 8m/min

Ferramentas

  • Número de ferramentas: 12
  • Tamanho da haste da ferramenta: BMT65
  • Rotação máxima  da ferramenta acionada: 4000,*5000rpm

Contra ponta

  • Tipo de Contra ponta: SST-LM, *SPT
  • Assento: CM5
  • Curso do contra ponta: 100-1250,*1700mm

Outros

  • Barramento inclinado: 45 °
  • Tipo de guia: Guia linear
  • Capacidade de potência: 45kva
  • Dimensão geral (C × L × A): 4550x2270x2550mm
  • Peso (aproximado): 10700,*11700kg
