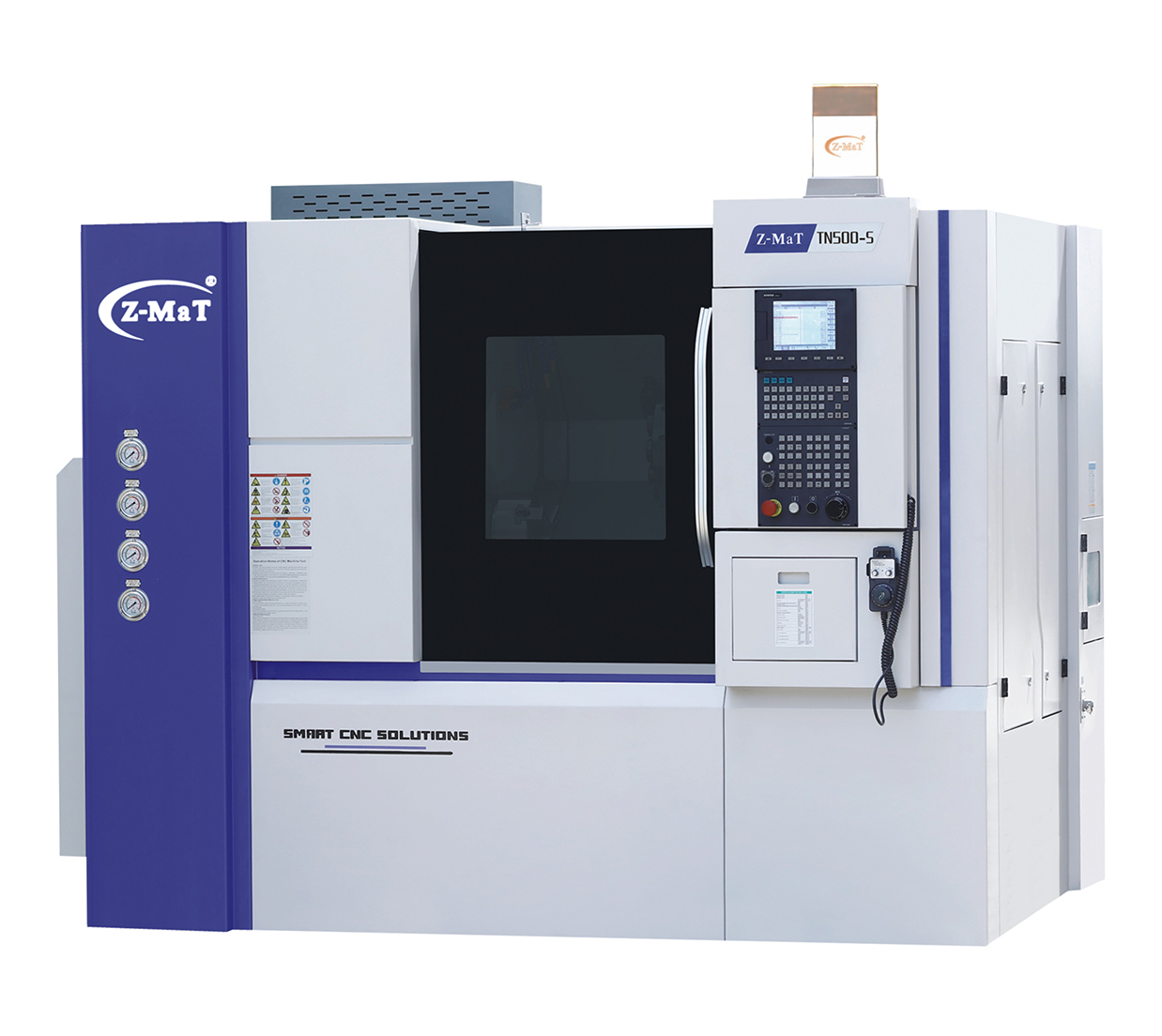

TN500-S

Centro de torneamento de fuso duplo

Tamanho do chuck: 8”
Torre: 12-Station
: 22/30 kW

Meehanite Casting avançado na adoção do corpo da máquina principal com design razoável e layout otimizado garante precisão e confiabilidade da máquina no serviço de vida longa.|Os eixos X, Z e E adotam guia linear de precisão com grande layout de extensão, estrutura sólida e leito da máquina de rigidez para uma boa precisão a longo prazo.|O eixo de rigidez de alta velocidade mais o sub-hipadil elétrico embutido realiza alta precisão, alta carga e alta velocidade durante a usinagem.|Turreta de posição dupla de 12 estação com posicionamento bidirecional para mudança rápida de ferramentas e posicionamento de precisão.|Os parafusos de precisão com a tecnologia de pré -carga em ambos os eixos minimizam a deformação térmica, os modelos podem satisfazer uma ampla gama de usuários, desde iniciantes da produção de lojas até corporação de grupo com técnicos experientes.

Meehanite Casting avançado na adoção do corpo da máquina principal com design razoável e layout otimizado garante precisão e confiabilidade da máquina no serviço de vida longa.
Os eixos X, Z e E adotam guia linear de precisão com grande layout de extensão, estrutura sólida e leito da máquina de rigidez para uma boa precisão a longo prazo.
O eixo de rigidez de alta velocidade mais o sub-hipadil elétrico embutido realiza alta precisão, alta carga e alta velocidade durante a usinagem.
Turreta de posição dupla de 12 estação com posicionamento bidirecional para mudança rápida de ferramentas e posicionamento de precisão.
Crevados de bola de precisão com tecnologia de pré -carga em ambos os eixos minimizam a deformação térmica, maximizam a precisão da transmissão.
Aplicado na produção automática de automóveis, dispositivos, produtos elétricos, produtos mecânicos etc.

Capacidade

Máx.Diâmetro de balanço sobre a cama: Ø600mm
Máx.Diâmetro de torneamento: Ø320mm
Comprimento máximo da peça de trabalho: 620mm max.swing dia .over slide: Ø360mm

Fuso

Velocidade principal do eixo: 4000rpm
Motor principal: 22/30 KW
Nariz do eixo principal: A2-6
Principal Tamanho do Chuck do eixo: 8 “
Furo principal do fuso: Ø66mm
Principal Capacidade da barra de tração do fuso: Ø52mm
Velocidade do Sub Fushle: 5000rpm
Motor principal: 11.0/ 15.0kW
Sub Spindle Nariz: A2-5
Sub Spindle Chuck Tamanho: 6 “
Sub Spindle Bore: Ø55mm
Sub Spindle Drawbar Capacidade: Ø46mm

Eixo

Viagem do eixo X/ Z: 250mm/ 620mm
X/ Z Eixo Travessia rápida: 20/20 m/ min/ min

Ferramentas

Número de estações de ferramentas: 12
Tamanho da haste da ferramenta od: 25 × 25mm/ ferramenta chata tamanho de haste: ∅40mm
Profundidade chata do Sub Spindle: 115*145 mm
Speed Of Living Tooling: 4000,*6000rpm
