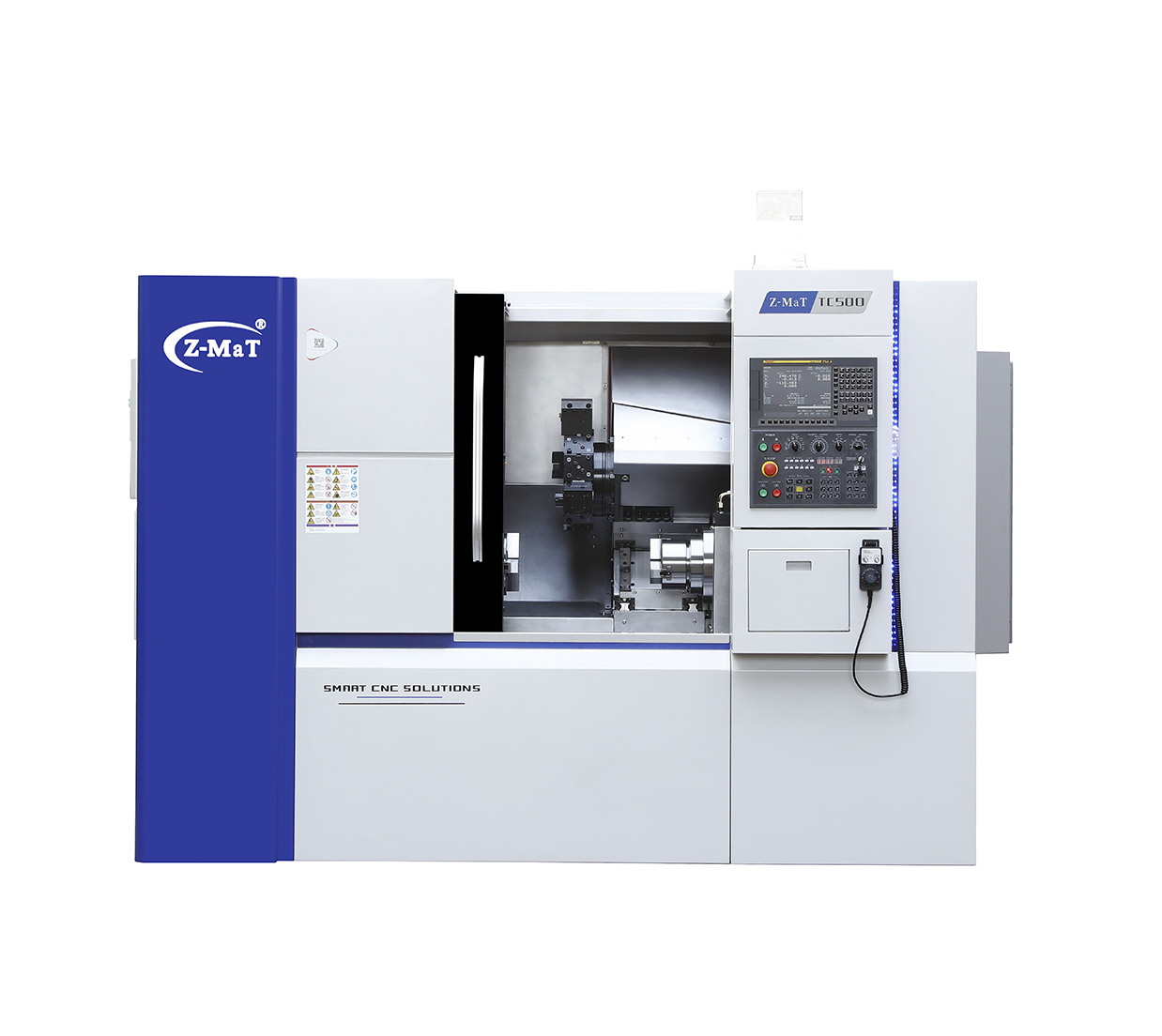

TC500MYT-650

Centro de torneamento de fuso duplo

  • Tamanho do chuck: 8”
  • Turret de ferramentas ao vivo: 12-Station
  • KW: 22.0
Os modelos podem satisfazer uma ampla gama de usuários, desde iniciantes de produção de lojas até corporação de grupo com técnicos experientes.

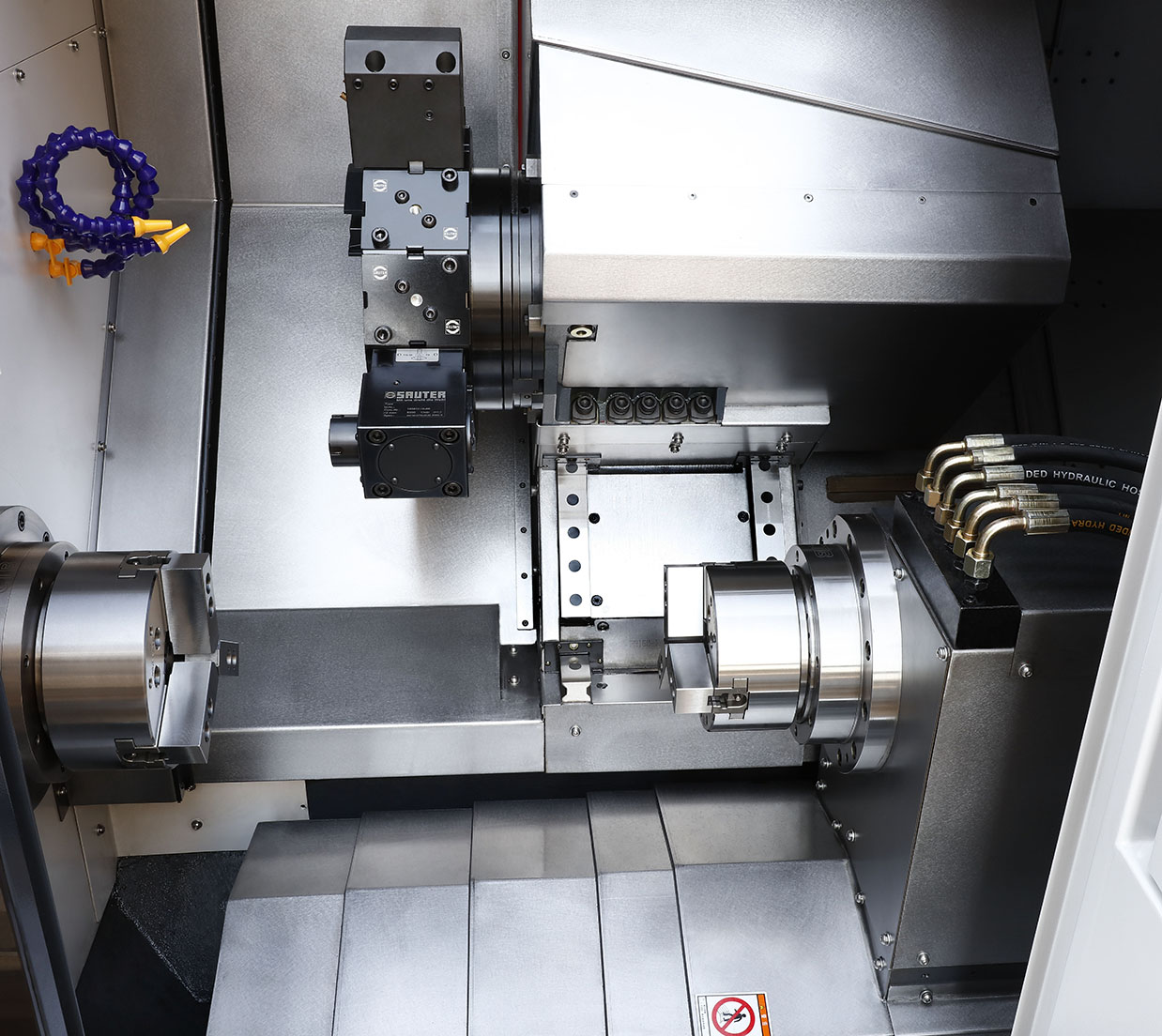

  • Centro de torneamento de fuso duplo
  • Turreta acionada por energia montada no eixo Y no ângulo 45 °
  • Formas de guia lineares para serviço pesado em eixos x, y, z e e
  • A peça de peça sorridente pode ser realizada entre o eixo principal e o sub -eixo
  • O encaixe automático combinado com o eixo y, o eixo C e a torre acionada por energia produz solução de integridade

Capacidade

  • Máx.Diâmetro de balanço sobre a cama: Ø460mm
  • Máx.Diâmetro de torneamento: Ø320mm
  • Máx.Comprimento da peça de trabalho: 650mm
  • Máx.Swing DIA.Over Slide: Ø400mm

Fuso

  • Velocidade principal do eixo: 4000rpm
  • Motor principal: 22.0/30.0kW
  • Nariz do eixo principal: A2-6
  • Principal Tamanho do Chuck do eixo: 8 “
  • Furo principal do fuso: Ø66mm
  • Principal Capacidade da barra de tração do fuso: Ø52mm

Eixo

  • Viagem de eixo x/ y/ z: 180mm/ 100 (± 50) mm/ 650mm
  • X/ Z1/ Z2/ Y RAPIDA TRAVERSE: 18/30/ N/ A/ 10 M/ MIN

Ferramentas

  • Tipo de torre: BMT55L

Tailstock

  • 1

Robô de pórtico

Others

Ver PDF
