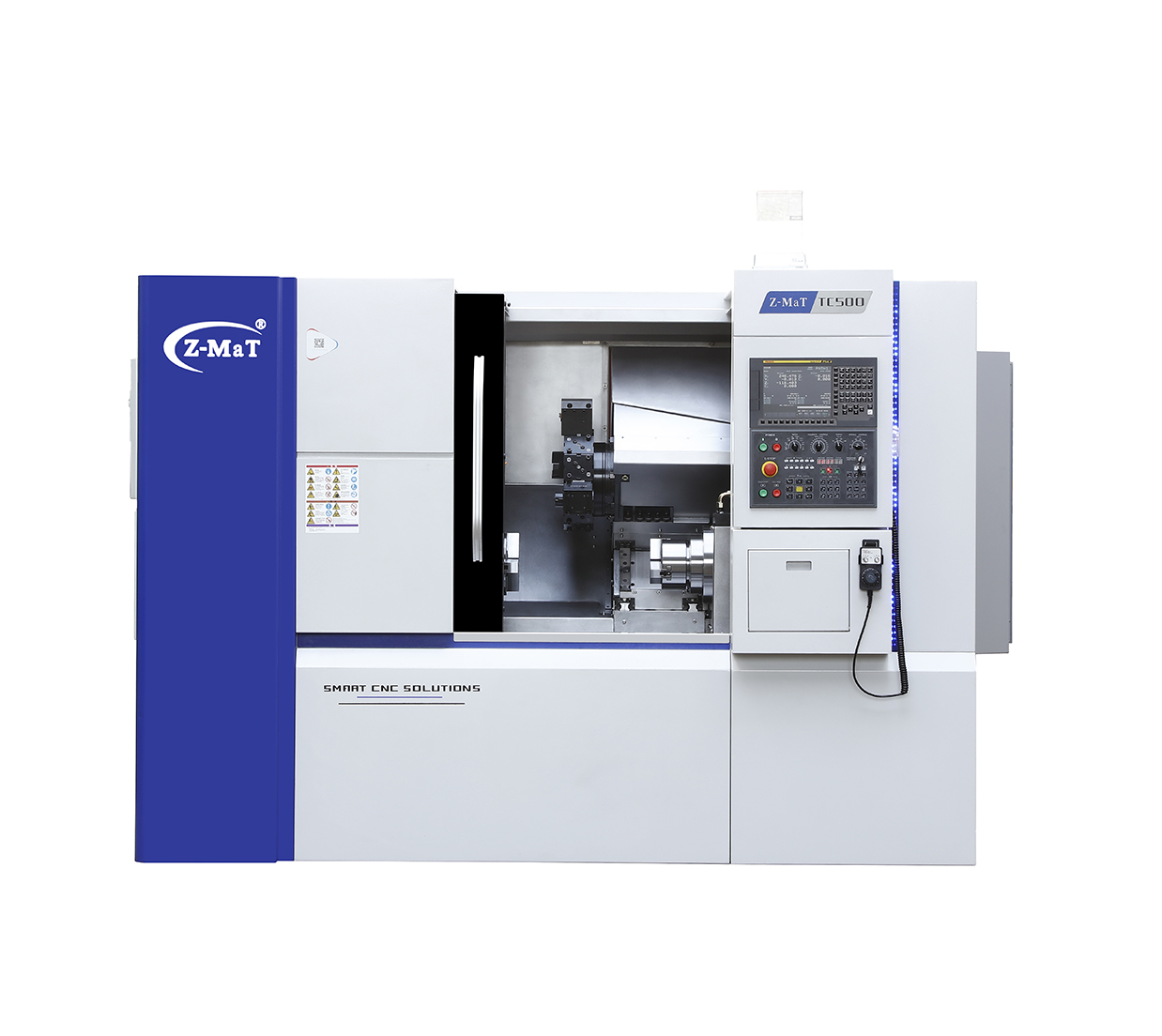

TC500

Centro de torneamento de fuso duplo

  • Tamanho do chuck: 8”
  • Turret de ferramentas ao vivo: 12-Station
  • KW: 22.0/30.0
Os modelos podem satisfazer uma ampla gama de usuários, desde iniciantes de produção de lojas até corporação de grupo com técnicos experientes.

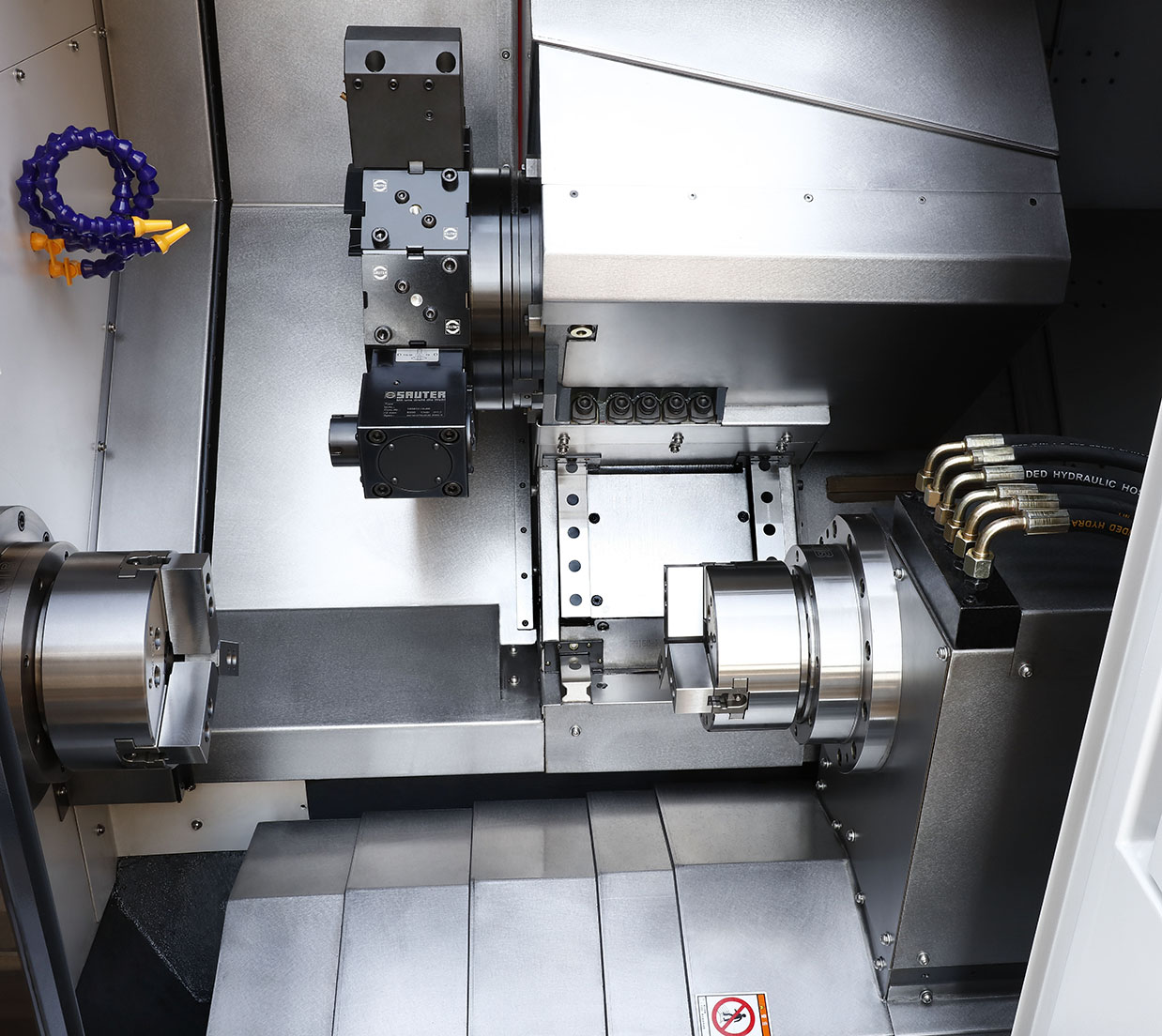

  • Dois eixos de torneamento
  • Turreta acionada por energia montada no eixo Y no ângulo 45 °
  • Formas de guia lineares para serviço pesado em eixos x, y, z e e
  • A peça de peça sorridente pode ser realizada entre o eixo principal e o sub -eixo
  • O encaixe automático combinado com o eixo y, o eixo C e a torre acionada por energia produz solução de integridade

Capacidade

  • Máx.Diâmetro de balanço sobre a cama: Ø460mm
  • Máx.Diâmetro de torneamento: Ø320mm
  • Máx.Comprimento da peça de trabalho: 400 mm
  • Máx.Swing DIA.Over Slide: Ø400mm

Fuso

  • Velocidade principal do eixo: 4000rpm
  • Motor principal: 22.0/30.0kW
  • Nariz do eixo principal: A2-6
  • Principal Tamanho do Chuck do eixo: 8 “
  • Furo principal do fuso: Ø66mm
  • Principal Capacidade da barra de tração do fuso: Ø52mm
  • Velocidade do Sub Fushle: 5000rpm
  • Motor principal: 11.0/15.0kW
  • Sub Spindle Nariz: A2-5
  • Sub Spindle Chuck Tamanho: 6 “
  • Sub Spindle Bore: Ø55mm
  • Capacidade principal da barra de tração Sppindle: Ø46mm

Eixo

  • X/ Y/ Z/ B Travel: 180mm/ 100 (± 50) mm/ 400mm/ 400mm
  • X/ Z1/ Z2/ Y RAPIDA TRAVERSE: 18/30/30/10 m/ min/ min

Ferramentas

  • Tipo: BMT55
  • Número de estações de ferramentas: 12
  • Tamanho da haste da ferramenta od: 25 × 25mm/ferramenta chata tamanho de haste: ∅40mm
  • Motor de ferramentas ao vivo: 3,7kW/ 5,5kW
  • Máx.Velocidade de ferramentas ao vivo: 5000rpm

Tailstock

  • Tipo de Tailstock: servo programável
  • Converso de Tailstock Quill: MT5
  • Viagem de Tailstock: 80-400mm

Robô de pórtico
