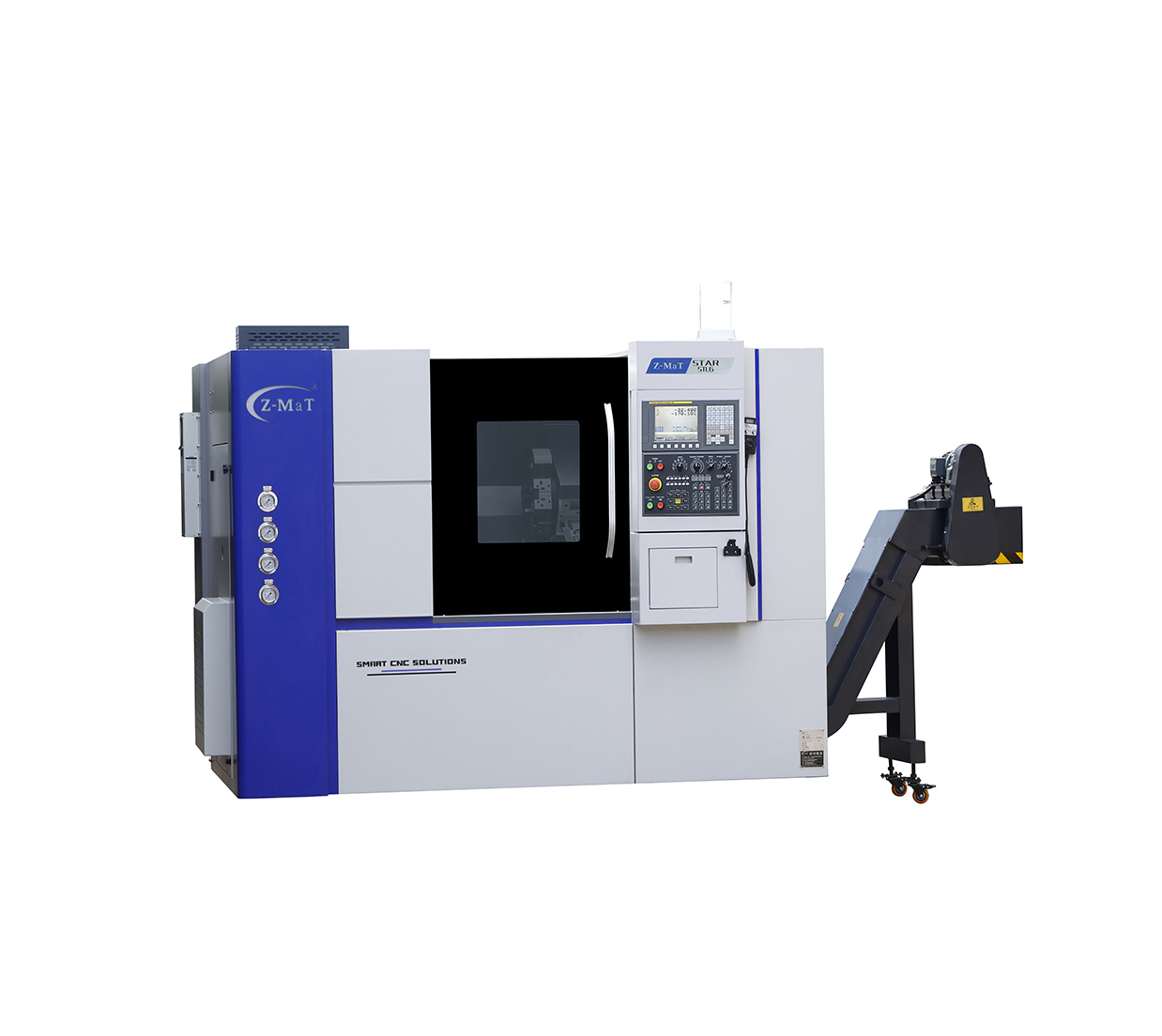

STL6

Barramento inclinado, guias lineares

  • Tamanho da placa: 6”
  • Número de ferramentas do revólver: 8
  • Potência do acionamento principal: 7.5 kW
Os centros de torneamento de alto desempenho da série Z-MAT STL foram projetados para fornecer flexibilidade de configuração, excelente rigidez e excelente estabilidade térmica.

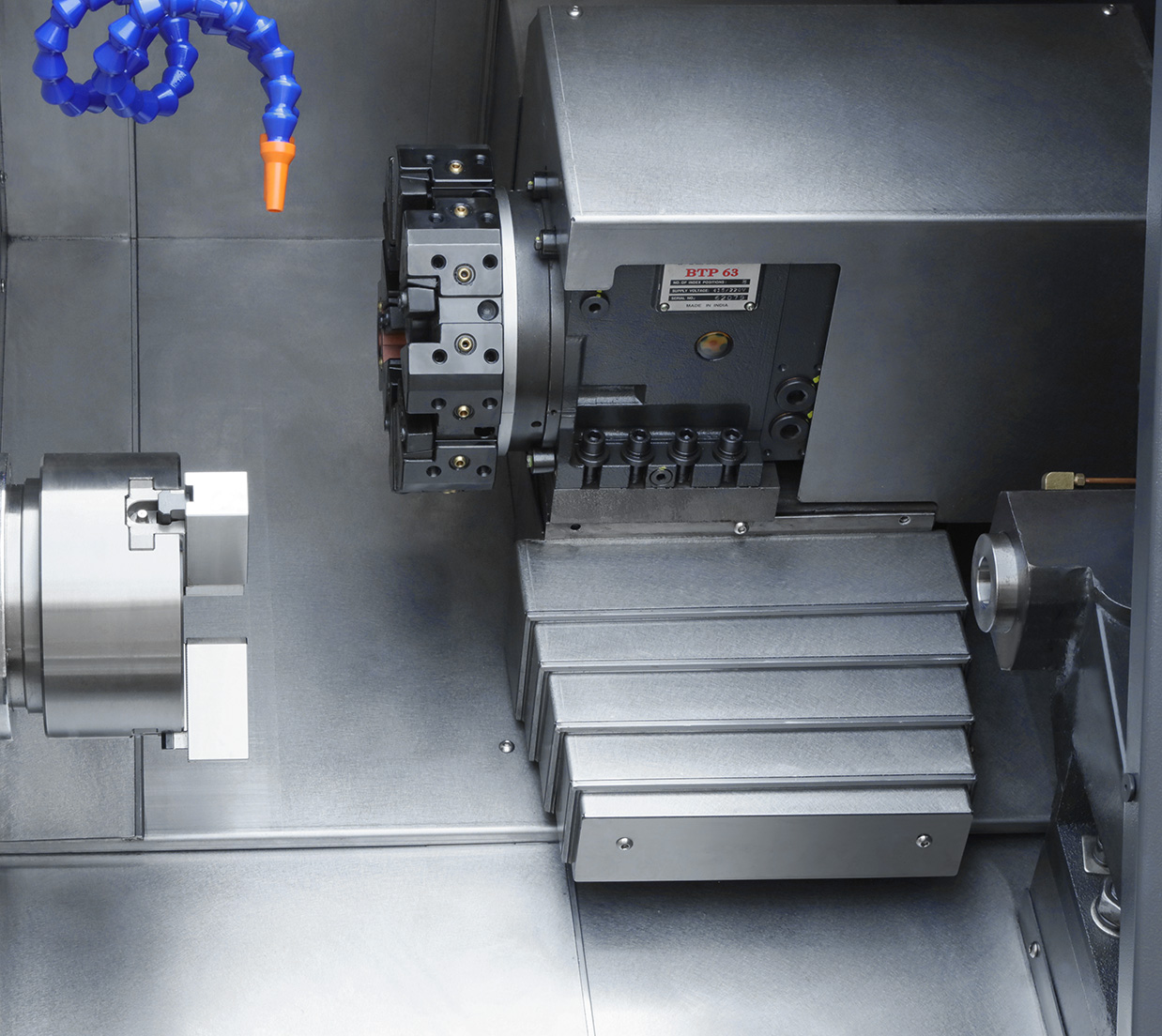

O torno de STL têm uma base fundida para serviço pesado com design de barramento inclinado “alinhado verdadeiro “. O barramento da máquina, o cabeçote e a torre estão alinhados no mesmo plano. Esse design reduz a criação de calor e a expansão térmica resultante.

Essa combinação de base fundida e barramento inclinado traz alguns benefícios:

  • Redução do impacto da dilatação térmica na precisão.
  • A barramento inclinado é mais conveniente para o escoamento do cavaco
  • Melhora da dinâmica da máquina
  • Combinação otimizada de alta capacidade de precisão, alta capacidade de carga, boa velocidade de operação e maior durabilidade.
  • Melhora da versatilidade e automação do torno

Capacidade

  • Tamanho da placa : 6 “, *8”
  • Comprimento máximo da peça: 300 mm,*400mm
  • Diâmetro máximo de volteio sobre o barramento: : Ø400mm
  • Diâmetro de volteio sobre o carro: Ø220mm

Fuso

  • Diâmetro de passagem do fuso:  Ø55mm
  • Diâmetro máximo da barra:  Ø46mm
  • Nariz da arvore: A2-5
  • Rotação máxima do fuso: 4500rpm, *4000rpm
  • Potência do fuso: 7,5kW,*11kW
  • Diâmetro de passagem do fuso: *Ø62mm
  • Diâmetro máximo da barra: *Ø46mm
  • Nariz da arvore: *A2-6
  • Rotação máxima do fuso: *4000rpm
  • Potência do fuso: 7,5kW,*11kW

Eixo

  • Curso do eixo X: 150mm
  • Curso do eixo Z:  300mm,*380mm
  • Velocidade rápida dos eixos X/Z 20/20m/min/min
  • Velocidade máxima de avanço de interpolação: 8m/min

Ferramentas

  • Número de ferramentas: 8,*12
  • Tamanho da haste da ferramenta: 25 × 25mm, *20 × 20mm

Contra ponta

  • Tipo de contra ponta: hidráulico, * hpt
  • Assento : CM4
  • Curso do mangote 90mm
  • Curso do contra ponta: 80 ~ 300mm

Outros

  • Inclinação do barramento : 35 ° 45 °
  • Tipo de guia: Guia linear
  • Capacidade de potência: 14KVA
  • Dimensão geral (C × L × A):  2510*2650x1910x2010mm
  • Peso (aproximado):  2900kg
