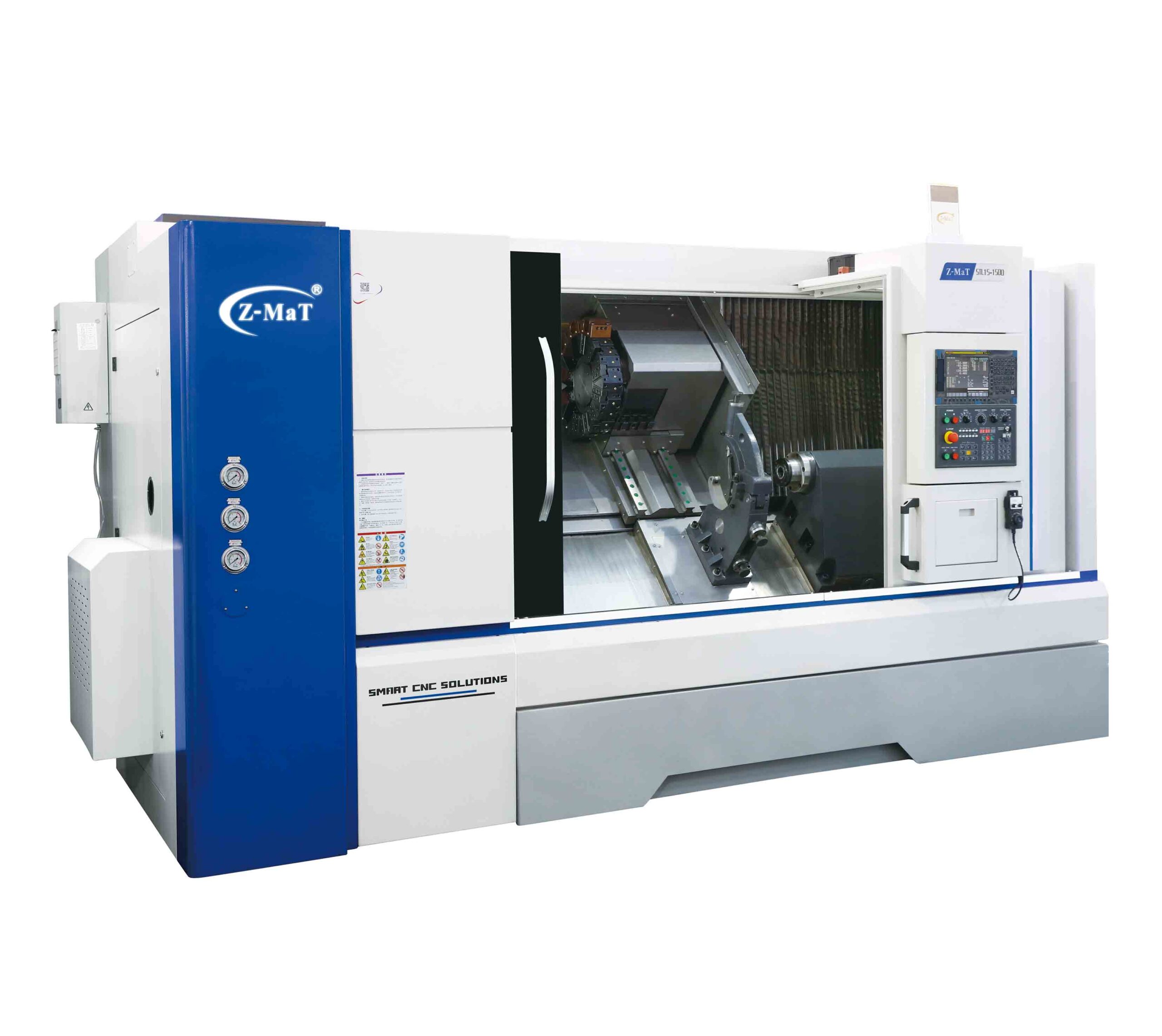

STL15 -1500

Os centros de torneamento de alto desempenho da série Z-MAT STL foram projetados para fornecer flexibilidade de configuração, excelente rigidez e  estabilidade térmica.

Os tornos SL têm uma base fundida para serviço pesado com design de barramento inclinado “alinhado verdadeiro “. O barramento da máquina, o cabeçote e a torre estão alinhados no mesmo plano. Esse design reduz a criação de calor e a expansão térmica resultante.

Benefícios do conceito “alinhado verdadeiro ”, são uma maior rigidez e operação mais suave. Pode-se  esperar produzir peças altamente precisas com acabamentos superficiais extremamente finos.

Movimentos dos carros mais suaves. Maior velocidade e precisão. Menos ajustes de máquina e custos de manutenção mais baixos. Menor tempo de aquecimento da máquina. Menor consumo de energia

Essa combinação de base fundida e barramento inclinado traz alguns benefícios:

• Redução do impacto da dilatação térmica na precisão.
• A barramento inclinado é mais conveniente para o escoamento do cavaco
• Melhora da dinâmica da máquina
• Combinação otimizada de alta capacidade de precisão, alta capacidade de carga, boa velocidade de operação e maior durabilidade.
• Melhora da versatilidade e automação do torno

Capacidade

• Tamanho da placa : 15 “,*12”
• Comprimento máximo da peça: 1320 (C2C 1500) mm
• Diâmetro máximo de volteio sobre o barramento: Ø650mm
• Diâmetro de volteio sobre o carro: Ø500mm

Fuso

• Diâmetro de passagem do fuso: Ø105mm
• Diâmetro máximo da barra: Ø91mm
• Nariz da arvore: A2-8
• Rotação máxima do fuso: 1800rpm,*1000rpm
• Potência do fuso: 15,0 kW/ 18,5 kW
• Diâmetro de passagem do fuso: *Ø120mm
• Diâmetro máximo da barra: *Ø110mm
• Nariz da arvore: *A2-11
• Rotação máxima do fuso: *1000rpm
• Potência do fuso: *15,0 kW/ 18,5 kW

Eixo

• Curso do eixo X: 300mm
• Curso do eixo Z: 1500mm,
• Velocidade rápida dos eixos X/Z: 15/20m/min/min
• Velocidade máxima de avanço de interpolação: 8m/min

Ferramentas

• Altura do centro: 125mm
• Número de ferramentas: 8, *12
• Tamanho da haste da ferramenta: 32 × 32mm

Contra ponta

• Tipo de contra ponta: Guia linear- SST
• Assento : CM5
• Curso do mangote:  0mm
• Curso do contra ponta: 100-1320mm

Outros

• Inclinação do barramento : 45 °
• Tipo de guia: Guia linear
• Capacidade de potência: 25KVA
• Dimensão geral (C × L × A):  4550 × 2270 × 2550mm
• Peso (aproximado): 10500kg
