STL12

Base inclinada, guias lineares

  • Tamanho da placa: 12”
  • Número de ferramentas do revólver: 8
  • Potência do acionamento: 11.0 kW
STL12

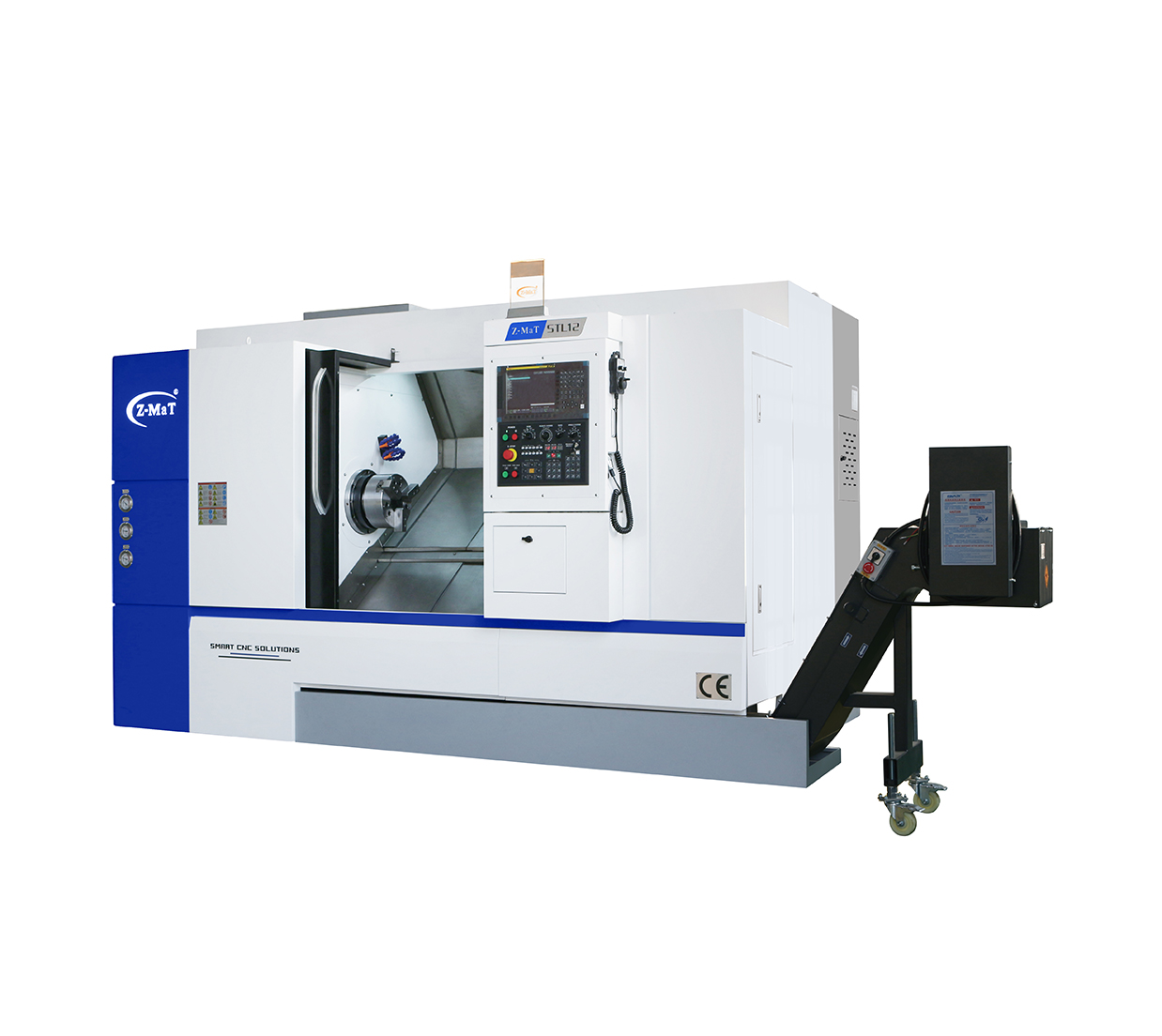

Os centros de torneamento de alto desempenho da série Z-MAT STL foram projetados para fornecer flexibilidade de configuração, excelente rigidez e  estabilidade térmica.

Os tornos STL têm uma base fundida para serviço pesado com design de barramento inclinado “alinhado verdadeiro “. O barramento da máquina, o cabeçote e a torre estão alinhados no mesmo plano. Esse design reduz a criação de calor e a expansão térmica resultante.

Benefícios do conceito “alinhado verdadeiro ”, são uma maior rigidez e operação mais suave. Pode-se  esperar produzir peças altamente precisas com acabamentos superficiais extremamente finos.

Movimentos dos carros mais suaves. Maior velocidade e precisão. Menos ajustes de máquina e custos de manutenção mais baixos. Menor tempo de aquecimento da máquina. Menor consumo de energia

Essa combinação de base fundida e barramento inclinado traz alguns benefícios:

  • Redução do impacto da dilatação térmica na precisão.
  • A barramento inclinado é mais conveniente para o escoamento do cavaco
  • Melhora da dinâmica da máquina
  • Combinação otimizada de alta capacidade de precisão, alta capacidade de carga, boa velocidade de operação e maior durabilidade.
  • Melhora da versatilidade e automação do torno

Capacidade

  • Tamanho da placa : 12 “, *15”
  • Comprimento máximo da peça: 750.1000mm
  • Diâmetro máximo de volteio sobre o barramento: Ø530mm
  • Diâmetro de volteio sobre o carro: Ø280mm

Fuso

  • Diâmetro de passagem do fuso:  Ø105mm
  • Diâmetro máximo da barra: Ø91mm
  • Nariz da arvore: A2-8
  • Rotação máxima do fuso: 1800rpm
  • Potência do fuso: 11,0 kW/ 15,0 kW, *15,0 kW/ 18,5 kW
  • Diâmetro de passagem do fuso: *Ø120mm
  • Diâmetro máximo da barra: *Ø110mm
  • Nariz da arvore: *A2-11
  • Rotação máxima do fuso: *1000rpm
  • Potência do fuso: *11,0 kW/ 15,0 kW, *15,0 kW/ 18,5 kW

Eixo

  • Curso do eixo X: 280mm
  • Curso do eixo Z: 750mm,*1000mm
  • Velocidade rápida dos eixos X/Z: 15/20m/min/min
  • Velocidade máxima de avanço de interpolação: 8m/min

Ferramentas

  • Número de ferramentas: 8,*12 estações
  • Tamanho da haste da ferramenta: 25 × 25
  • Tempo de troca de ferramenta: 0,45s
  • Tempo de troca para lado oposto: 1.6s

Contra ponta

  • Tipo de contra ponta: Guia linear
  • Assento: CM5
  • Curso do Mangote: 150mm
  • Curso do Contra ponta: 100-750mm/ *1000mm

Outros

  • Inclinação do barramento : 35 °
  • Tipo de guia: Guia linear
  • Capacidade de potência: 20kva
  • Dimensão geral (C × L × A): 3350 × 2000 × 2350mm
  • Peso (aproximado): 5900kg
