SL8

Barramento inclinado, guias lineares.

  • Tamanho da placa: 8”
  • Número de estações do revólver: 8
  • Potência do acionamento principal:  7.5 kW

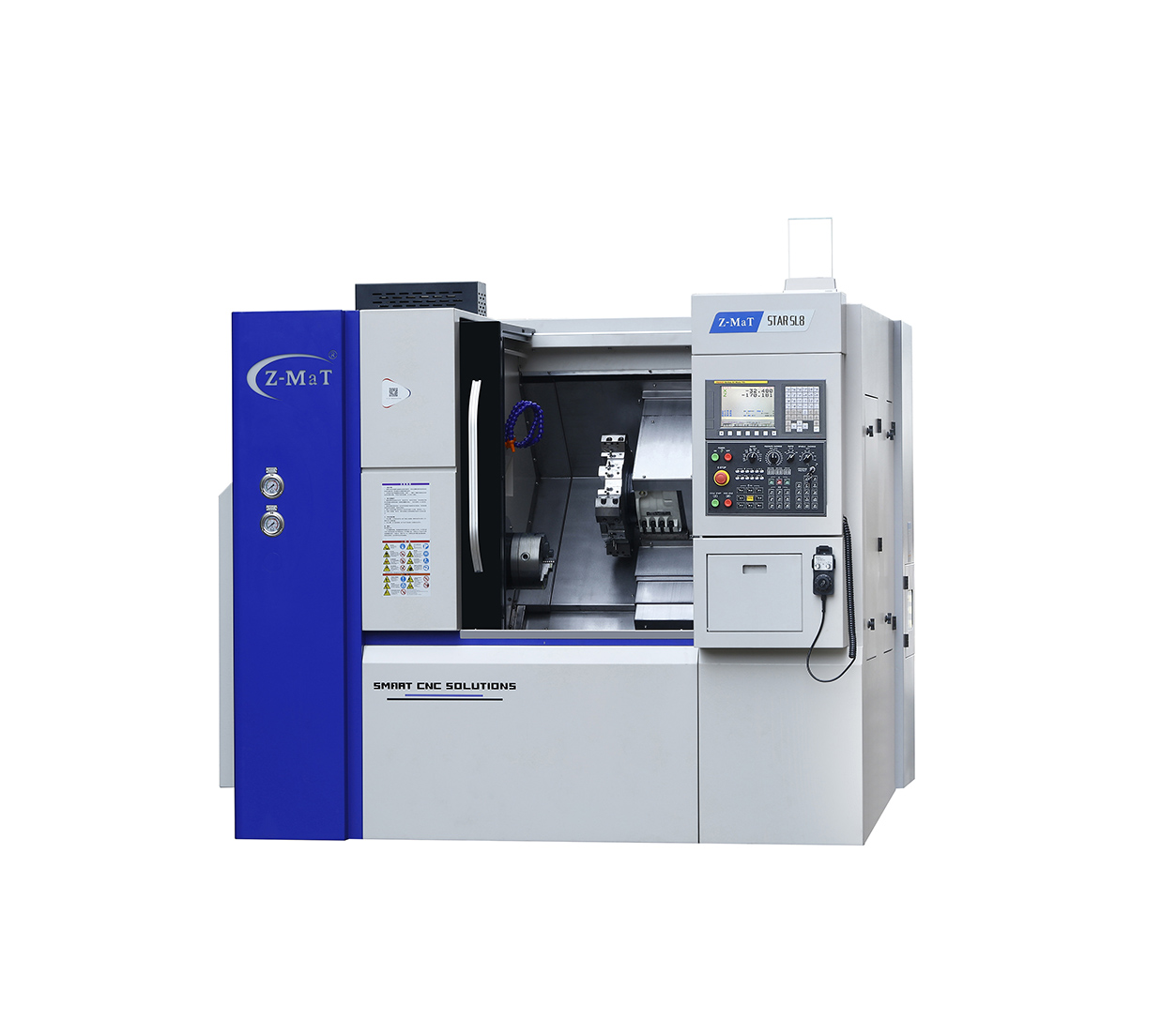

SL8

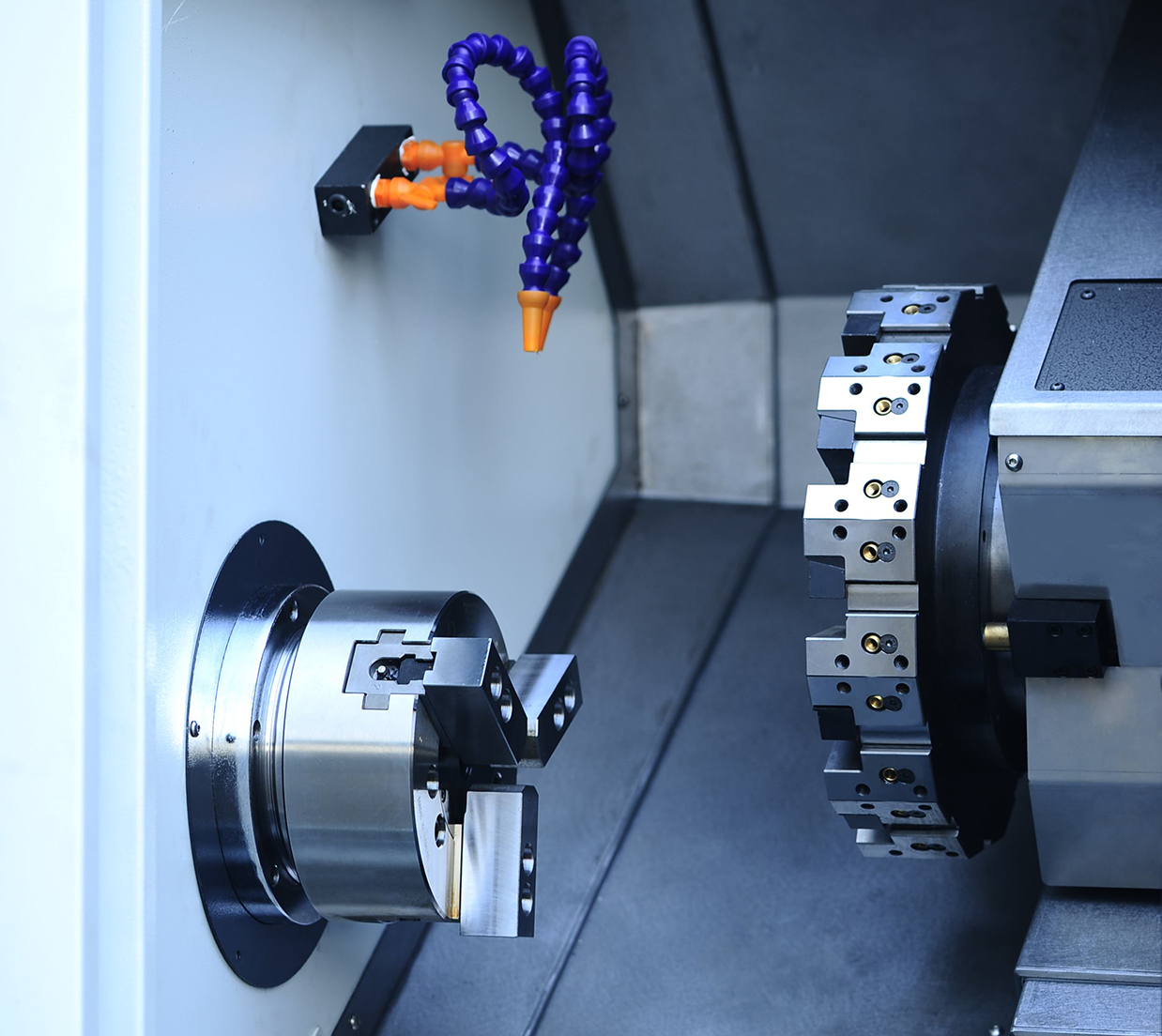

SL8 - Image 2
Os tornos SL têm uma base fundida para serviço pesado com design de barramento inclinado “alinhado verdadeiro “. O barramento da máquina, o cabeçote e a torre estão alinhados no mesmo plano. Esse design reduz a criação de calor e a expansão térmica resultante.

Benefícios do conceito “verdadeiro alinhado” são uma maior rigidez e operação mais suave. Pode-se  esperar produzir peças altamente precisas com acabamentos superficiais extremamente finos.

Essa combinação de base fundida e barramento inclinado traz alguns benefícios:

Movimentos dos carros mais suaves Maior velocidade e precisão. Menos ajustes de máquina e custos de manutenção mais baixos. Menor tempo de aquecimento da máquina. Menor consumo de energia

O torno de barramento inclinado SL8 CNC possui um design de base/eixo mono-bloco para maior rigidez e amortecimento de vibrações.

Essa combinação de base fundida e barramento inclinado traz alguns benefícios:

  • Redução do impacto da dilatação térmica na precisão.
  • A barramento inclinado é mais conveniente para o escoamento do cavaco
  • Melhora da dinâmica da máquina
  • Combinação otimizada de alta capacidade de precisão, alta capacidade de carga, boa velocidade de operação e maior durabilidade.
  • Melhora da versatilidade e automação do torno

Capacidade

  • Tamanho da placa: 8 “
  • Diâmetro máximo de volteio sobre o barramento: ∅450mm
  • Comprimento máximo da peça de trabalho: 320mm
  • Diâmetro máximo de volteio sobre o carro: Ø 220mm

Fuso

  • Diâmetro de passagem do fuso: Ø62mm
  • Diâmetro máximo  da barra: Ø52mm
  • Nariz da árvore : A2-6
  • Rotação máxima do fuso: 2000rpm, *4000rpm
  • Potência do fuso: 7,5kW/ 11,0kW

Eixo

  • Curso do eixo X : 250mm
  • Curso do eixo Z : 300 mm
  • Avanço rápido eixo X/Z : 20/20m/min/min
  • Velocidade máxima de avanço de interpolação: 8m/min

Ferramentas

  • Número de ferramentas: 8,*12
  • Tamanho da haste da ferramenta: 25 × 25mm, *20 × 20mm

Contra ponta

  • N / D

Outros

  • Tamanho da haste da ferramenta: 45 °
  • Tipo de guia: guia linear
  • Capacidade de potência 15kva
  • Dimensão geral (C × L × A):  2200 × 1700 × 2000 mm
  • Peso (aproximado): 3300kg
