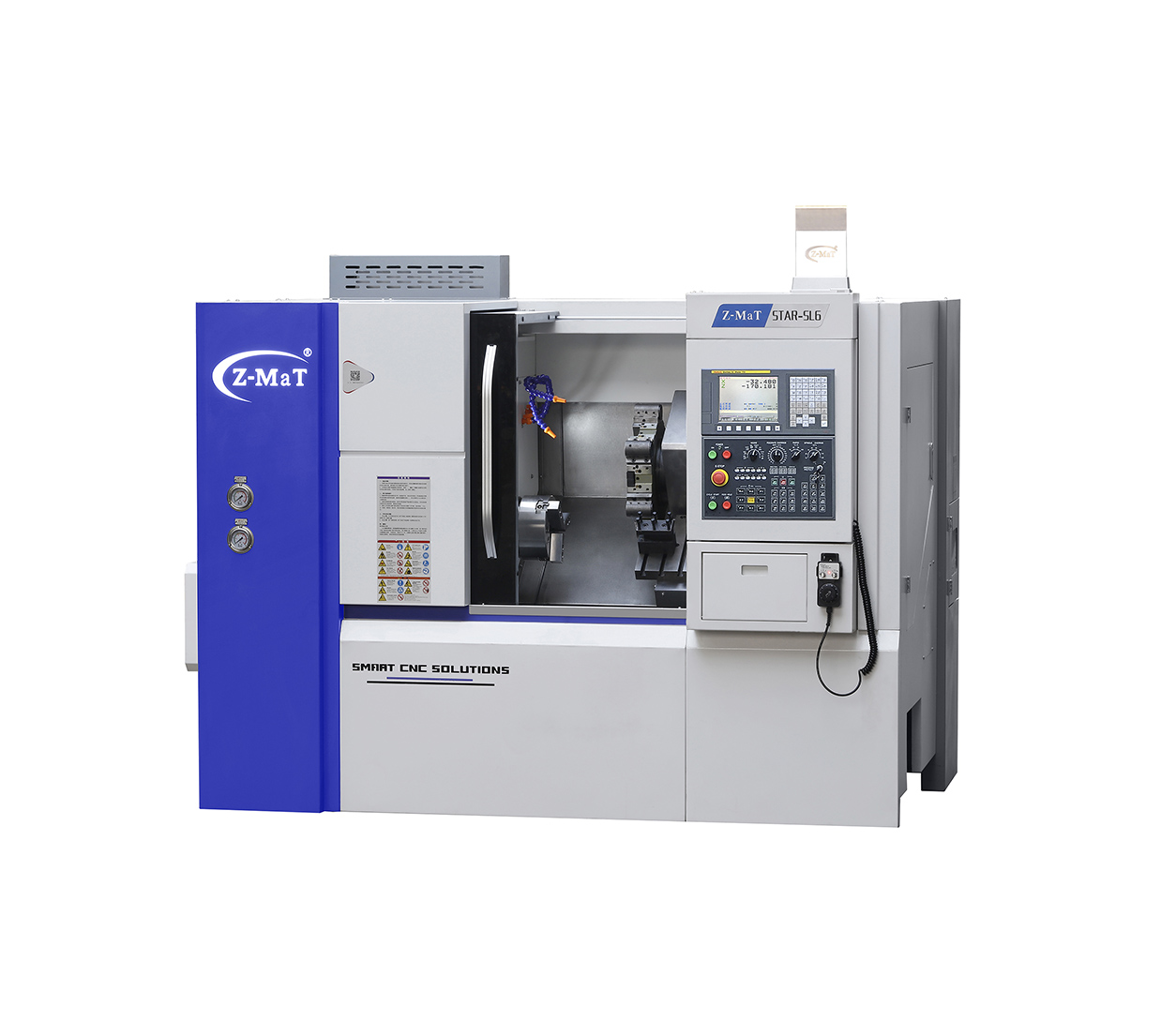

SL6

Barramento inclinado, guias lineares.

  • Tamanho da placa: 6”
  • Número de estações do revólver : 8
  • Potência : 5,5 kw

Os tornos SL têm uma base fundida para serviço pesado com design de barramento inclinado “alinhado verdadeiro “. O barramento da máquina, o cabeçote e a torre estão alinhados no mesmo plano. Esse design reduz a criação de calor e a expansão térmica resultante.

Benefícios do conceito “verdadeiro alinhado” são uma maior rigidez e operação mais suave. Pode-se  esperar produzir peças altamente precisas com acabamentos superficiais extremamente finos.

Essa combinação de base fundida e barramento inclinado traz alguns benefícios:

Movimentos dos carros mais suaves Maior velocidade e precisão. Menos ajustes de máquina e custos de manutenção mais baixos. Menor tempo de aquecimento da máquina. Menor consumo de energia

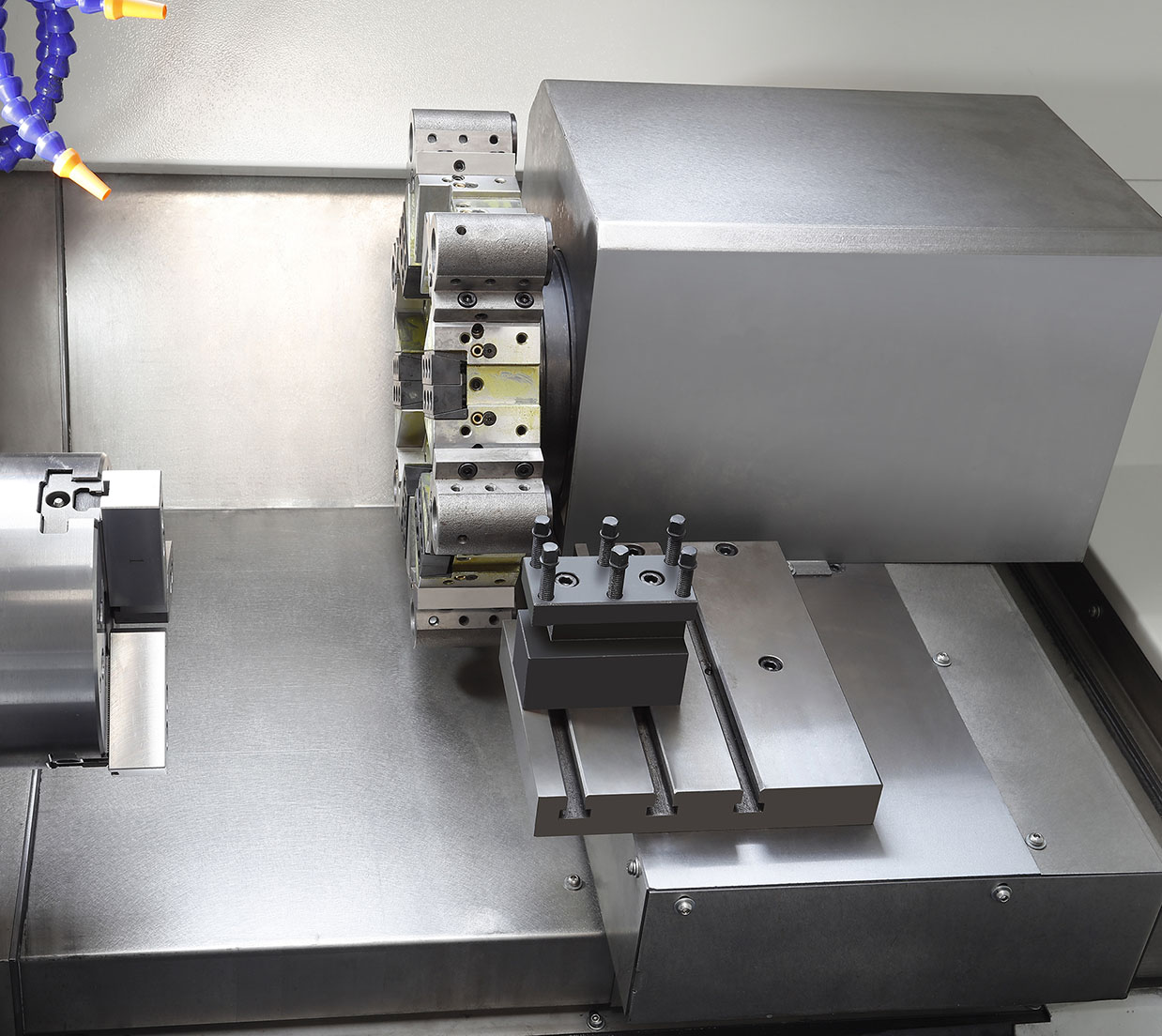

O torno de barramento inclinado SL6 CNC possui um design de base/eixo mono-bloco para maior rigidez e amortecimento de vibrações.

Essa combinação de base fundida e barramento inclinado traz alguns benefícios:

  • Redução do impacto da dilatação térmica na precisão.
  • A barramento inclinado de 35 graus é mais conveniente para o escoamento do cavaco
  • Melhora da dinâmica da máquina
  • Combinação otimizada de alta capacidade de precisão, alta capacidade de carga, boa velocidade de operação e maior durabilidade.
  • Melhora da versatilidade e automação do torno

Capacidade

  • Tamanho da placa: 6”, 8″, *10 “
  • Diâmetro máximo de volteio sobre o barramento: Ø480mm
  • Comprimento máximo da peça de trabalho: 250mm,*350mm
  • Diâmetro máximo de volteio sobre o carro: Ø210mm

Fuso

  • Diâmetro de passagem do fuso: Ø55mm
  • Diâmetro máximo  da barra: Ø46mm
  • Nariz da árvore : A2-5
  • Rotação máxima do fuso: 4500rpm ,*5000rpm
  • Potência do fuso: 5,5 / 7,5 kW
  • Diâmetro de passagem do fuso: Ø62mm
  • Diâmetro máximo  da barra: Ø52mm
  • Nariz da árvore : A2-6
  • Rotação máxima do fuso: 2000rpm ,*4000rpm
  • Potência do fuso: 5,5 / 7,5 kW
  • Diâmetro de passagem do fuso: *Ø81mm
  • Diâmetro máximo  da barra: *Ø70mm
  • Nariz da árvore :  *A2-8
  • Rotação máxima do fuso: 1600 rpm, 2500rpm
  • Potência do fuso: 5,5  / 7,5 kW

Eixo

  • Curso do eixo X : 200 mm
  • Curso do eixo Z : 250mm,*350mm
  • Avanço rápido eixo X/Z : 20/25m/min
  • Velocidade máxima de avanço de interpolação: 8m/min

Ferramentas

  • Número de ferramentas: 8,*12
  • Tamanho da haste da ferramenta: 20 × 20mm, *25 × 25mm

Contra ponta

  • N / D

Others

  • Inclinação do barramento : 35°
  • Tipo de guia: guia linear
  • Capacidade de potência: 13KVA
  • Dimensão geral (C × L × A):  2450 × 1800 × 1950mm
  • Peso (aproximado): 2500 kg
