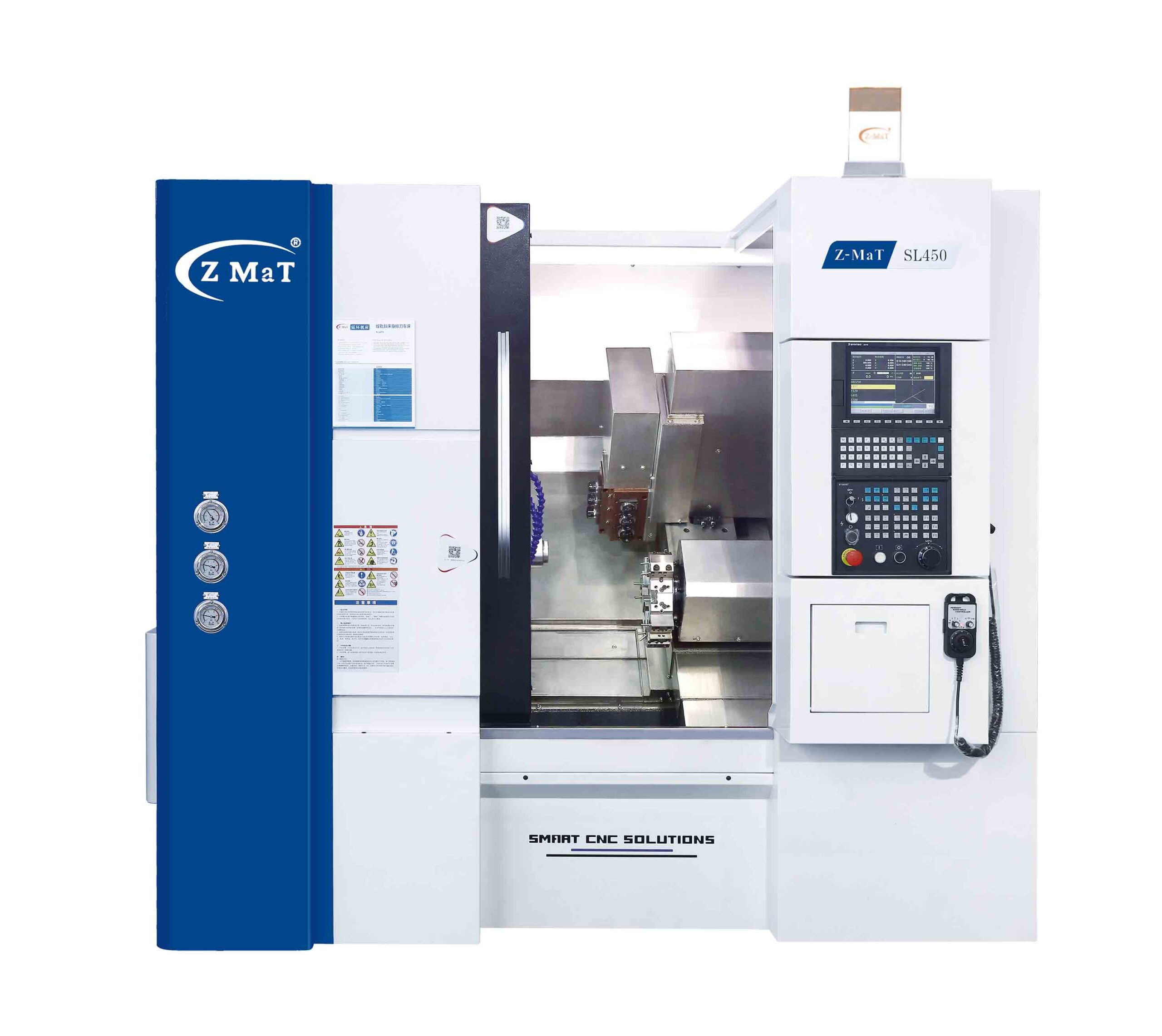

SL450

Barramento inclinado, guias lineares

  • Tamanho da placa : 6″, 8″.
  • Fixação das Ferramentas: Tipo Gang com 5 ~ 9 estações.
  • Potência do acionamento principal: 5,5/ 7,5 kW

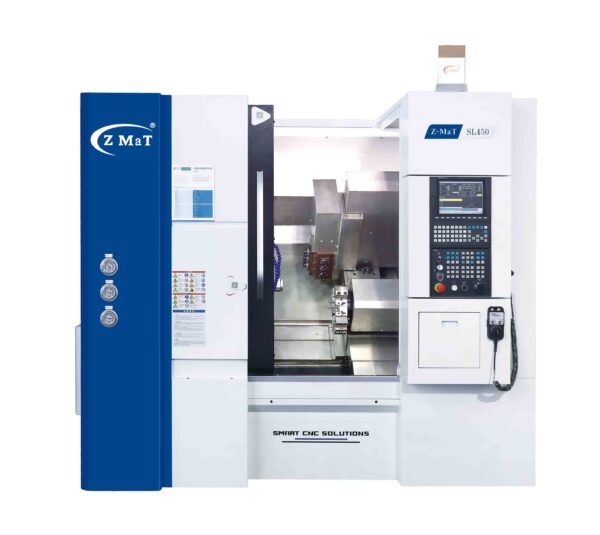

SL450
O SL450 possui a base fundida e resistente de alta qualidade. A base é tratada e recozida para fornecer uma base forte para a série SL de tornos. O design do barramento inclinado de 45 graus de peça única é extremamente rígido – capaz de suportar altas forças de corte.

  • Possui uma base de ferro fundido tratado e recozido de alta qualidade , alta velocidade e alta precisão.
  • O verdadeiro design da barramento inclinado é altamente rígido e suporta forças de corte pesadas.
  • O barramento inclinado também permite fácil acesso ao operador e remoção eficiente de cavacos.
  • A combinação de altas velocidades rápidas x/z e configuração de ferramentas de gang aumenta a produtividade. Peças altamente precisas ao menor custo.

Capacidade

  • Placa / Pinça: Pinça hidráulica, *Placa hidráulica de 6 ” ou 8″
  • Diâmetro máximo de volteio sobre o barramento: Ø400mm
  • Comprimento máximo da peça: pinça 430 mm, Placa: 400mm
  • Diâmetro de volteio sobre o carro: Ø160mm

Fuso

  • Diâmetro de passagem do fuso: Ø55mm
  • Diâmetro máximo da barra: Ø46mm
  • Nariz da arvore: A2-5
  • Rotação máxima do fuso: 4500rpm
  • Potência do fuso: 5,5/7,5 kW
  • Diâmetro de passagem do fuso: *Ø62mm
  • Diâmetro máximo da barra: *Ø52mm
  • Nariz da arvore: A2-6
  • Rotação máxima do fuso: 2000rpm, *4000rpm
  • Potência do fuso: 7,5kW/ 5,5kW

Eixo

  • Curso do eixo X : 450mm
  • Curso do eixo Z: 410mm
  • Velocidade rápida dos eixos X/Z: 25/25m/min

Ferramentas

  • Tipo de torre: tipo gang
  • Número de estações de ferramentas :: 5-9
  • Tamanho da haste da ferramenta: 20 × 20/ ∅25mm

Contra ponta

  • N / D

Outros

  • Inclinação do barramento : 45 °
  • Tipo de guia: Guia Linear
  • Capacidade de potência: 12kva
  • Dimensão geral (C × L × A): 2350x1770x2100mm
  • Peso (aproximado): 2800kg
