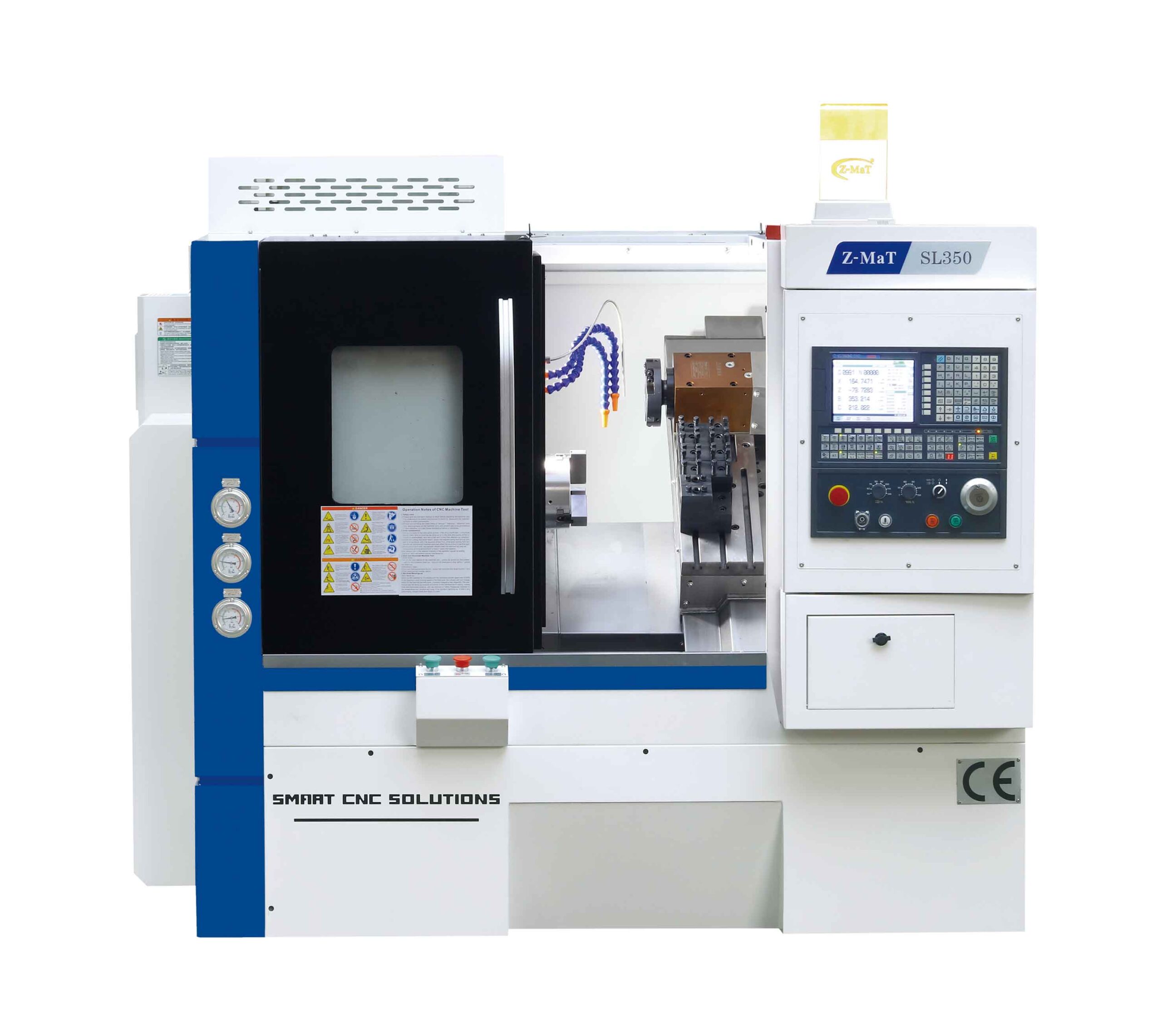

SL350

Barramento inclinado, guias lineares

  • Tamanho da placa : 6″, 8″.
  • Fixação das Ferramentas: Tipo Gang com 5 ~ 8 estações.
  • Potência do acionamento principal: 3,7/ 5,5 kW – *5,5/ 7,5 kW
O SL350 possui a base fundida e resistente de alta qualidade. A base é tratada e recozida para fornecer uma base forte para a série SL de tornos. O design do barramento inclinado de 35 graus de peça única é extremamente rígido – capaz de suportar altas forças de corte.

  • Possui uma base de ferro fundido tratado e recozido de alta qualidade , alta velocidade e alta precisão.
  • O verdadeiro design da barramento inclinado é altamente rígido e suporta forças de corte pesadas
  • O barramento inclinado também permite fácil acesso ao operador e remoção eficiente de cavacos
  • A combinação de altas velocidades rápidas x/z e configuração de ferramentas de gang aumenta a produtividade. Peças altamente precisas ao menor custo

Capacidade

  • Placa / Pinça: Pinça hidráulica, *Placa hidráulica de 6 ” ou 8″
  • Diâmetro máximo de volteio sobre o barramento: Ø420mm
  • Comprimento máximo da peça: Pinça: 300 mm, Placa: 235 mm
  • Diâmetro de volteio sobre o carro: Ø140mm

Fuso

  • Diâmetro de passagem do fuso: Ø48mm
  • Diâmetro máximo da barra: Ø40mm
  • Nariz da arvore: A2-5
  • Rotação máxima do fuso: 3000rpm, *4500rpm
  • Potência do fuso: 3.7/5.5kW, *5.5/7,5 kW
  • Diâmetro de passagem do fuso: *Ø55mm
  • Diâmetro máximo da barra: *Ø46mm
  • Nariz da arvore: A2-5
  • Rotação máxima do fuso:*2500rpm, *4500rpm , *5000rpm
  • Potência do fuso: *3.7/5.5kW, *5.5/7,5 kW

Eixo

  • Curso do eixo X : 350mm
  • Curso do eixo Z: 300 mm
  • Velocidade rápida dos eixos X/Z: 28/28m/min

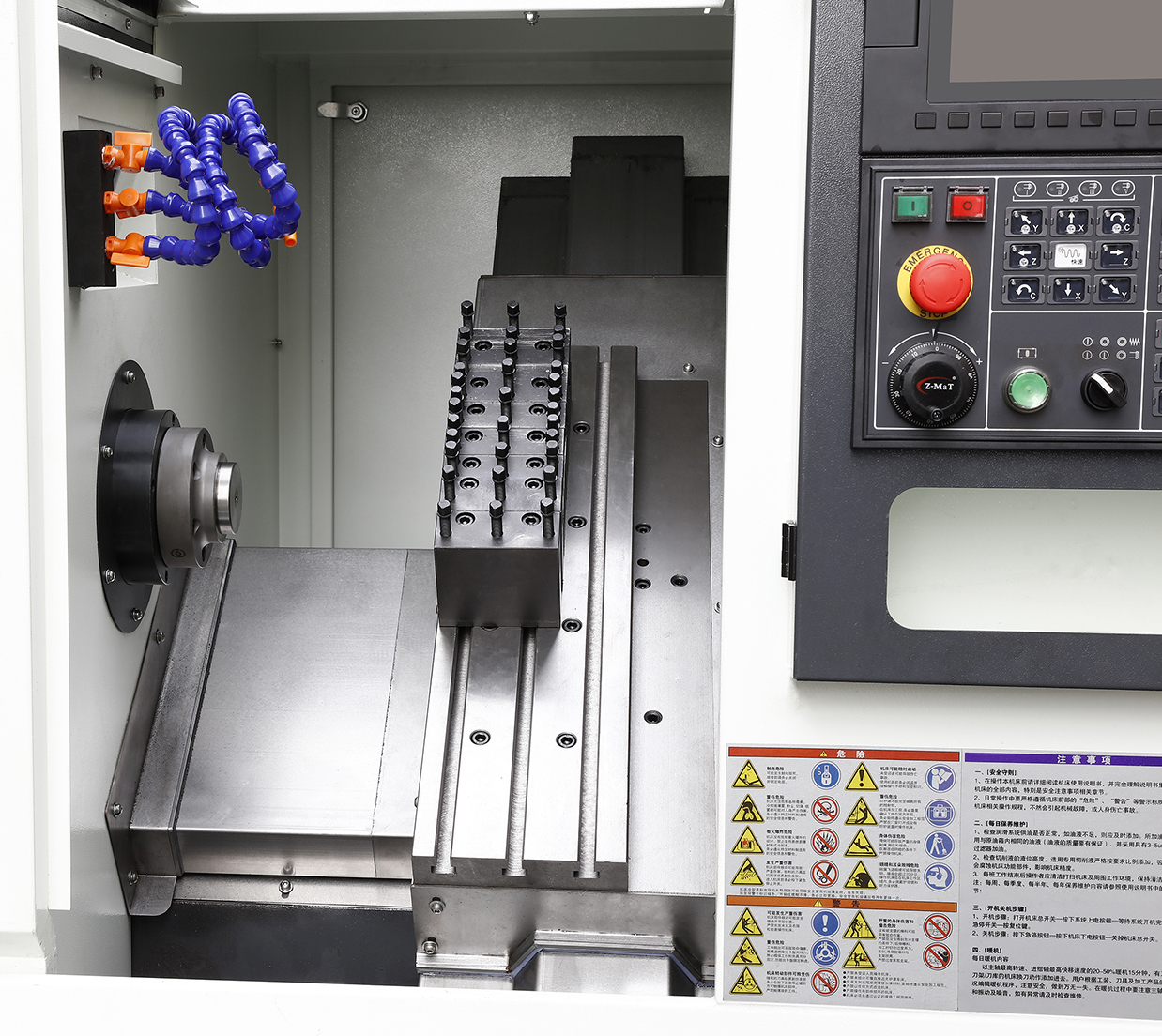

Ferramentas

  • Tipo de torre: tipo de gang
  • Número de estações de ferramentas :: 5-8
  • Tamanho da haste da ferramenta: 20 × 20 / ∅25mm

Contra ponta

  • N / D

Outros

  • Inclinação do barramento : 35 °
  • Tipo de guia: Guia Linear
  • Capacidade de potência: 12kva
  • Dimensão geral (C × L × A): 2070x1550x1870mm
  • Peso (aproximado): 2100kg
