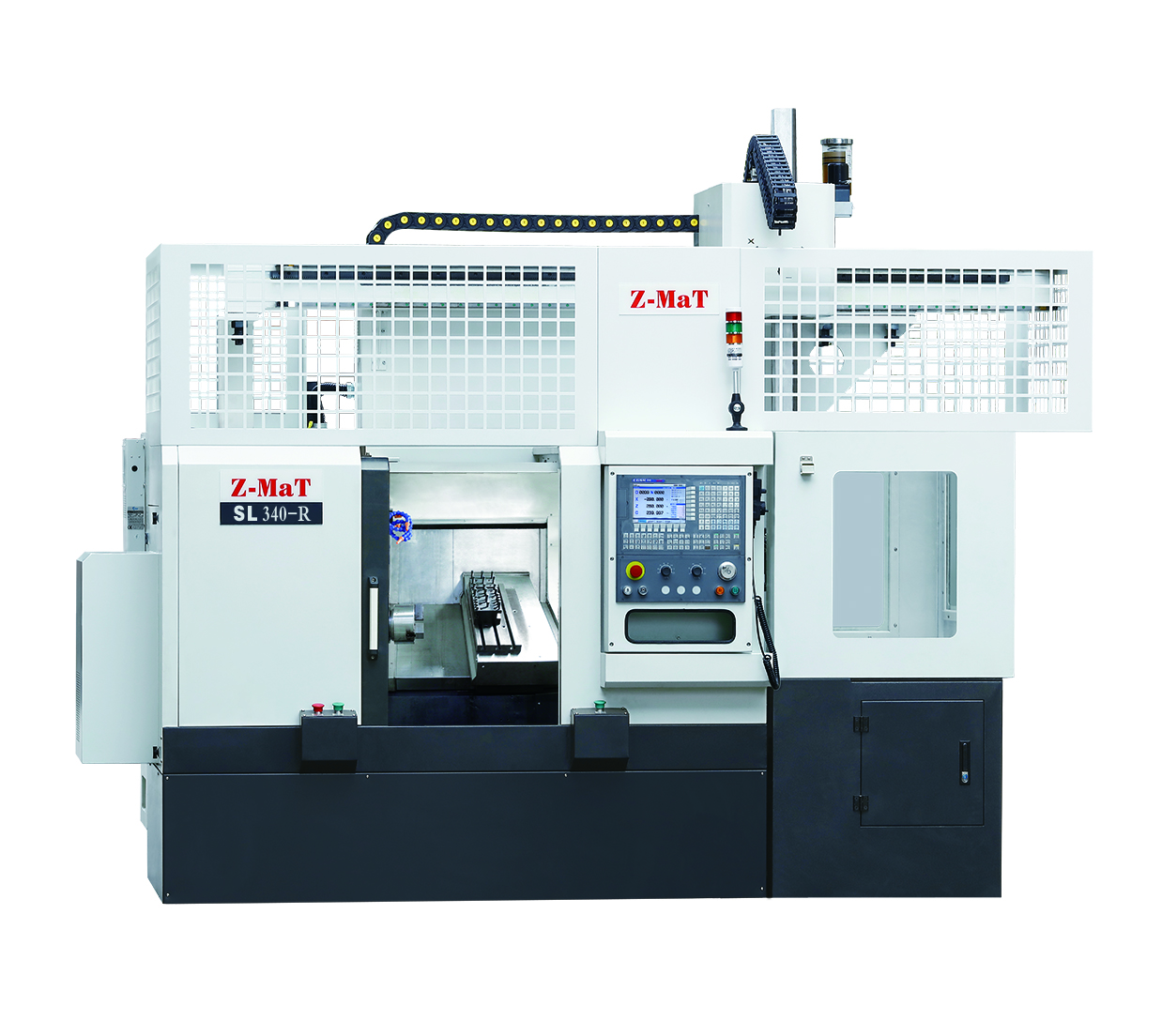

SL340-R

Automação de carga de pórtico

  • Tamanho do chuck: 6”
  • Ferramenta de postagem: Gang Tooling
  • Poder do fuso: 5.5kW
SL340-R
Parte da configuração de matérias-primas para a remoção de peças de trabalho acabadas em uma máquina, o Z-MAT possui soluções inteligentes para automação completa.Reduza os custos da mão -de -obra e o tempo entre os cortes usando carregadores, descarregadores e alimentadores de barra para garantir o maior lucro na produção.

  • Alta eficiência — Movimento linear de alta velocidade em todos os eixos, resposta rápida do servo motor.Travessia rápida atinge 80m/min
  • Alta precisão e alta confiabilidade — Tolerância mínima de posicionamento de repetibilidade ± 0,05 mm, precisão de posicionamento ± 0,05 mm
  • Alta resistência — 7 × 24 realiza trabalho sem parar
  • Bem adaptabilidade —- aplicável a uma ampla gama de empregos, não há muito requisito para o meio ambiente e capaz de trabalhar em ambiente duro
  • Desempenho de alto custo-comparado com o robô conjunto, custa menos com mais confiabilidade
  • Operação simples — Com base no layout de coordenadas retangulares, seus parâmetros de corrida são muito mais fáceis
  • Fácil para manutenção — design modular e padrão, estrutura simples, fácil para manutenção

Capacidade

  • Tamanho do Chuck: 6 ”
  • Máx.Swing Over Way Tampa: ∅300mm
  • Máx.Comprimento de corte: 50mm
  • Máx.balanço.Over Slide: ∅135mm

Fuso

  • Furo do eixo: ∅48mm
  • Máx.Capacidade da barra: ∅40mm
  • Nariz do eixo: A2-5
  • Máx.Velocidade do eixo: 3000rpm *4500rpm
  • Poder do fuso: 5.5/ 7.5kW
  • Furo do eixo: *∅55mm
  • Máx.Capacidade da barra: *∅46mm
  • Nariz do eixo: A2-5
  • Máx.Velocidade do eixo:*2500rpm,*4000rpm,*5000rpm
  • Poder do fuso: 5.5/ 7.5kW
  • Furo do eixo: *∅62mm
  • Máx.Capacidade da barra: *∅52mm
  • Nariz do eixo: *A2-6
  • Máx.Velocidade do eixo:*2000rpm,*3500rpm,*4000rpm
  • Poder do fuso: 5.5/ 7.5kW

Eixo

  • X Viagem do eixo: 340mm
  • Z Travel do eixo: 200 mm
  • X/Z Traverse Rapid: 25/25m/min

Ferramentas

  • No. de estações de ferramentas: 4-6
  • Tamanho da haste da ferramenta: 20 × 20mm

Tailstock

  • N / D

Robô de pórtico

  • Capacidade da peça de trabalho: 1 kg, *2,5 kg
  • Travessia rápida: 80m/min
  • Tipo de transmissão: tipo de rack
  • Tipo de guia: movimento linear
  • Posição de repetibilidade: ± 0,05mm

Others

  • Cama inclinada: 35 °
  • Tipo de guia: movimento linear
  • Capacidade de energia: 12kva
  • Dimensão geral (L × W × H) 3310 × 1750 × 2530mm
  • Peso (sobre): 2300kg
