SL12

Barramento inclinado, guias lineares

  • Tamanho da placa: 12”
  • Número de estações do revólver : 8
  • Potência : 11 kW
SL12

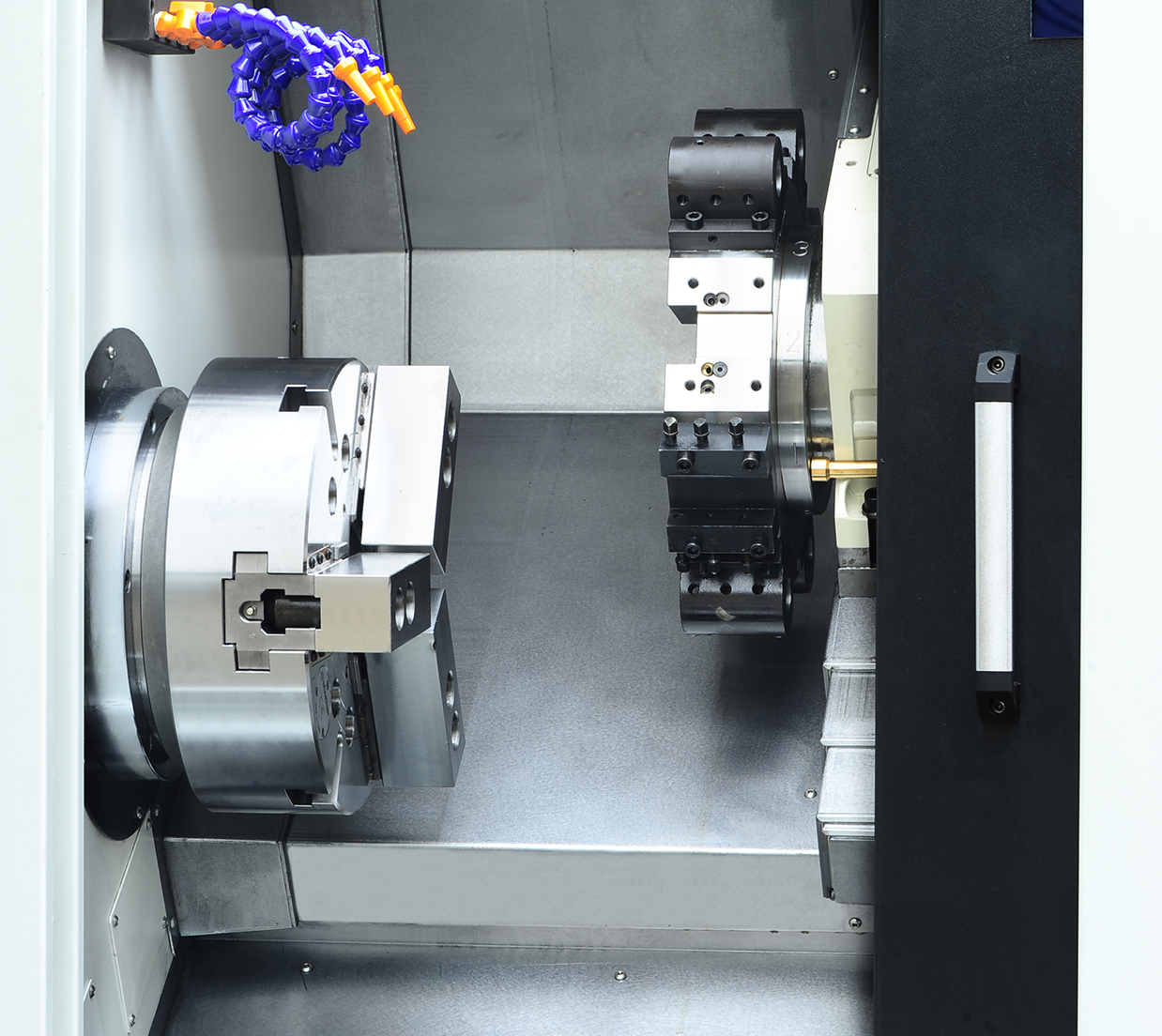

Os tornos SL têm uma base fundida para serviço pesado com design de barramento inclinado “Alinhado verdadeiro “. O barramento da máquina, o cabeçote e a torre estão alinhados no mesmo plano. Esse design reduz a criação de calor e a expansão térmica resultante.

Essa combinação de base fundida e barramento inclinado traz alguns benefícios:

  • Redução do impacto da dilatação térmica na precisão.
  • A barramento inclinado  é mais conveniente para o escoamento do cavaco
  • Melhora da dinâmica da máquina
  • Combinação otimizada de alta capacidade de precisão, alta capacidade de carga, boa velocidade de operação e maior durabilidade.
  • Melhora da versatilidade e automação do torno

Capacidade

  • Tamanho da placa: 12″, *15 “
  • Diâmetro máximo de volteio sobre o barramento: Ø550mm
  • Comprimento máximo da peça de trabalho: 450mm, *600mm
  • Diâmetro máximo de volteio sobre o carro: Ø300mm

Fuso

  • Diâmetro de passagem do fuso: Ø105mm
  • Diâmetro máximo  da barra: Ø91mm
  • Nariz da árvore : A2-8
  • Rotação máxima do fuso: 1800rpm
  • Potência do fuso: 11,0/15,0 kW
  • Diâmetro de passagem do fuso: *Ø120mm
  • Diâmetro máximo  da barra: *Ø110mm
  • Nariz da árvore :  *A2-11
  • Rotação máxima do fuso: *1000rpm
  • Potência do fuso: 11,0 / 15,0 kW

Eixo

  • Curso do eixo X : 280mm
  • Curso do eixo Z : 450mm, *600mm
  • Avanço rápido eixo X/Z : 20/20m/min/min
  • Velocidade máxima de avanço de interpolação: 8m/min

Ferramentas

  • Número de ferramentas: 8,*12
  • Tamanho da haste da ferramenta: 25 × 25

Contra ponta

  • N / D

Outros

  • Inclinação do barramento : 35°
  • Tipo de guia: guia linear
  • Capacidade de potência: 18KVA
  • Dimensão geral (C × L × A): 2800 x1900 x2130mm
  • Peso (aproximado): 4800kg
