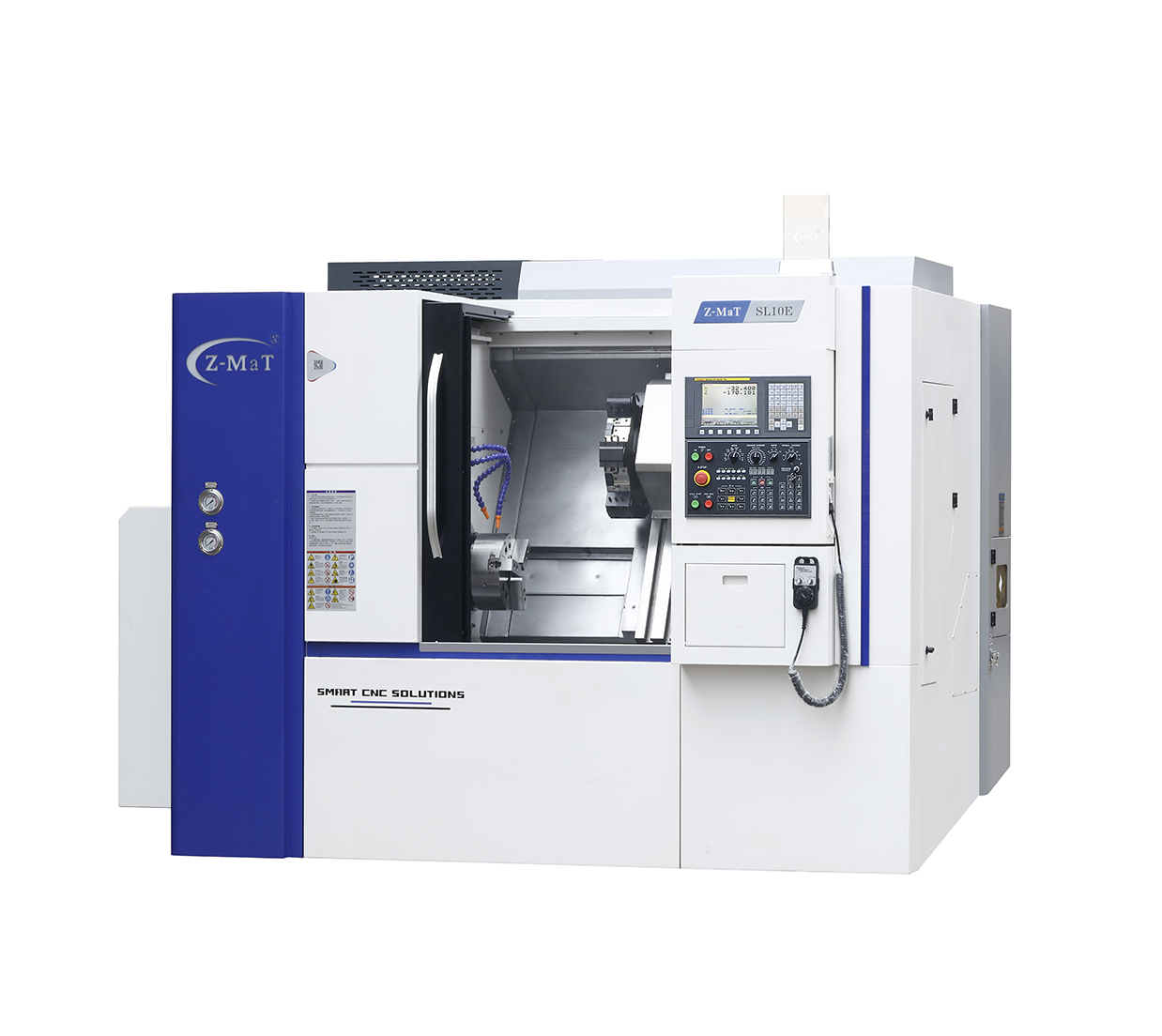

SL10E

Barramento inclinado, guias lineares

  • Tamanho da placa: 8”
  • Diâmetro máximo da barra: ∅52mm
  • Rotação: 2000 RPM
  • Potência: 11,0 kW
SL10E
Os tornos SL têm uma base fundida para serviço pesado com design de barramento inclinado “alinhado verdadeiro “. O barramento da máquina, o cabeçote e a torre estão alinhados no mesmo plano. Esse design reduz a criação de calor e a expansão térmica resultante.

Essa combinação de base fundida e barramento inclinado traz alguns benefícios:

  • Redução do impacto da dilatação térmica na precisão.
  • A barramento inclinado  é mais conveniente para o escoamento do cavaco
  • Melhora da dinâmica da máquina
  • Combinação otimizada de alta capacidade de precisão, alta capacidade de carga, boa velocidade de operação e maior durabilidade.
  • Melhora da versatilidade e automação do torno

Capacidade

  • Tamanho da placa: 8″, *10 “
  • Diâmetro máximo de volteio sobre o barramento: Ø500mm
  • Comprimento máximo da peça de trabalho: 300mm,*400mm
  • Diâmetro máximo de volteio sobre o carro: Ø210mm

Fuso

  • Diâmetro de passagem do fuso: Ø62mm
  • Diâmetro máximo  da barra: Ø52mm
  • Nariz da árvore : A2-6
  • Rotação máxima do fuso: 2000rpm, *4000rpm
  • Potência do fuso: 7.5 / 11,0 kW
  • Diâmetro de passagem do fuso: *Ø75mm
  • Diâmetro máximo  da barra: *Ø65mm
  • Nariz da árvore :  *A2-8
  • Rotação máxima do fuso:  3500
  • Potência do fuso: 7,5 / 11,0 kW

Eixo

  • Curso do eixo X : 280mm
  • Curso do eixo Z : 300mm, *400mm
  • Avanço rápido eixo X/Z : 20/20m/min/min
  • Velocidade máxima de avanço de interpolação: 8m/min

Ferramentas

  • Número de ferramentas: 8, *12
  • Tamanho da haste da ferramenta: 25 × 25, *20 x 20

Contra ponta

  • Não disponível

Outros

  • Inclinação do barramento : 60 °
  • Tipo de guia: guia linear
  • Capacidade de potência: 15KVA
  • Dimensão geral (C × L × A): 2550 x1750 x2250mm
  • Peso (aproximado): 4000kg
