SL10

Barramento inclinado , guias lineares

  • Tamanho da placa : 10”
  • Número de estações do revólver : 8
  • Potência : 11 kW
SL10

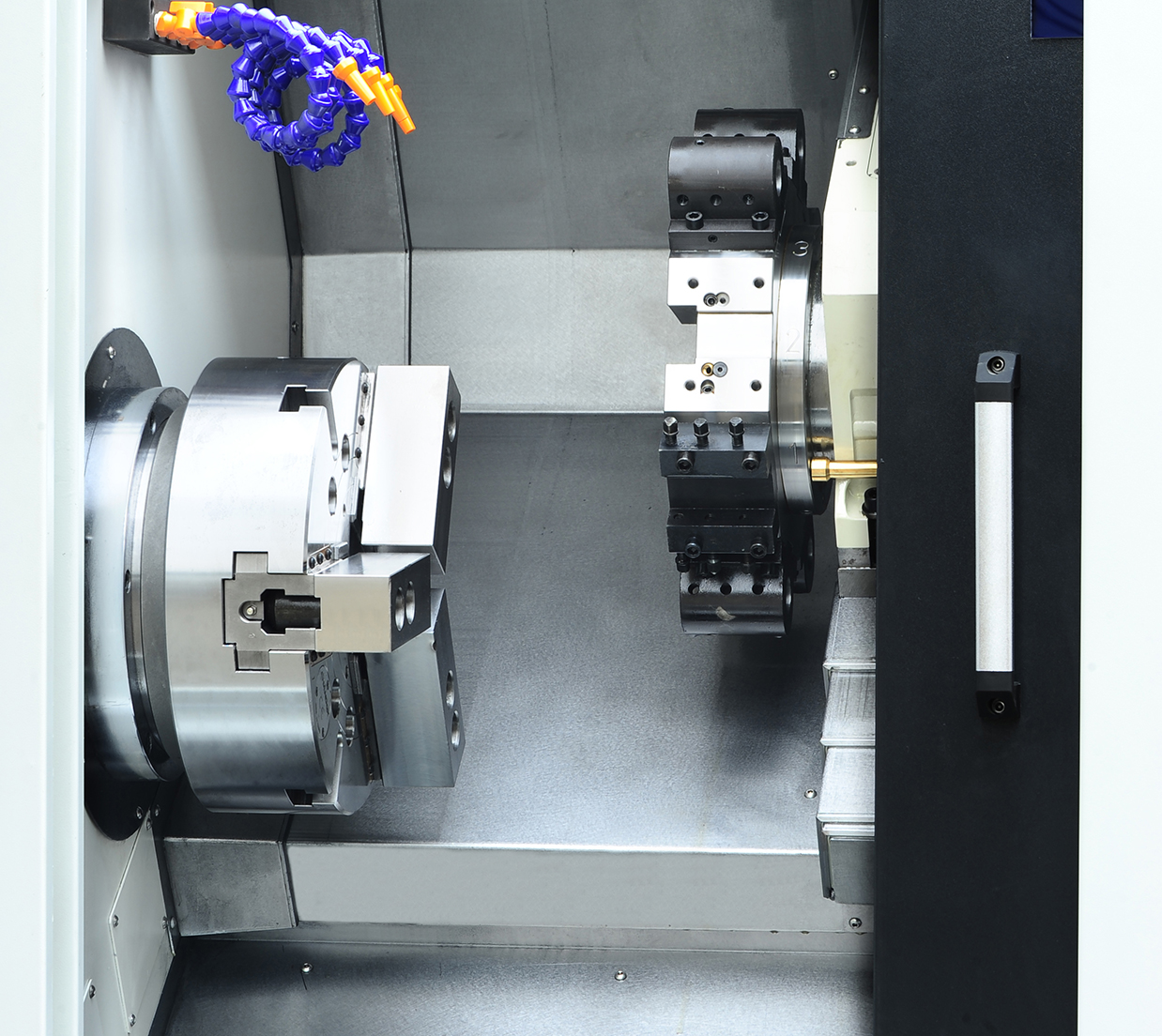

Os tornos SL têm uma base fundida para serviço pesado com design de barramento inclinado “alinhado verdadeiro “. O barramento da máquina, o cabeçote e a torre estão alinhados no mesmo plano. Esse design reduz a criação de calor e a expansão térmica resultante.

Essa combinação de base fundida e barramento inclinado traz alguns benefícios:

  • Redução do impacto da dilatação térmica na precisão.
  • A barramento inclinado  é mais conveniente para o escoamento do cavaco
  • Melhora da dinâmica da máquina
  • Combinação otimizada de alta capacidade de precisão, alta capacidade de carga, boa velocidade de operação e maior durabilidade.
  • Melhora da versatilidade e automação do torno

Capacidade

  • Tamanho da placa: 10 “
  • Diâmetro máximo de volteio sobre o barramento: Ø550mm
  • Comprimento máximo da peça de trabalho: 450mm,*600mm
  • Diâmetro máximo de volteio sobre o carro: Ø300mm

Fuso

  • Diâmetro de passagem do fuso: Ø86mm
  • Diâmetro máximo  da barra: Ø75mm
  • Nariz da árvore : A2-8
  • Rotação máxima do fuso: 3000rpm
  • Potência do fuso: 11,0 /15kW
  • Diâmetro de passagem do fuso: *Ø75mm
  • Diâmetro máximo  da barra: *Ø65mm
  • Nariz da árvore : *A2-8
  • Rotação máxima do fuso: 3500rpm
  • Potência do fuso: 11.0 / 15,0 kW

Eixo

  • Curso do eixo X : 280mm
  • curso do eixo Z : 450mm,*600mm
  • Avanço rápido eixo X/Z : 20/20m/min/min
  • Velocidade máxima de avanço de interpolação: 8m/min

Ferramentas

  • Número de ferramentas: 8, *12
  • Tamanho da haste da ferramenta: 25 × 25

Contra ponta

Outros

  • Inclinação do barramento : 35 °
  • Tipo de guia: guia linear
  • Capacidade de potência: 18KVA
  • Dimensão geral (C × L × A): 3000x1900x2130mm
  • Peso (aproximado): 4800kg
