SA28-S

Automação de fuso duplo

  • Tipo de grampo: Collet
  • Ferramentas: Gang type tools
  • Poder do fuso: 3.7/5.5kW

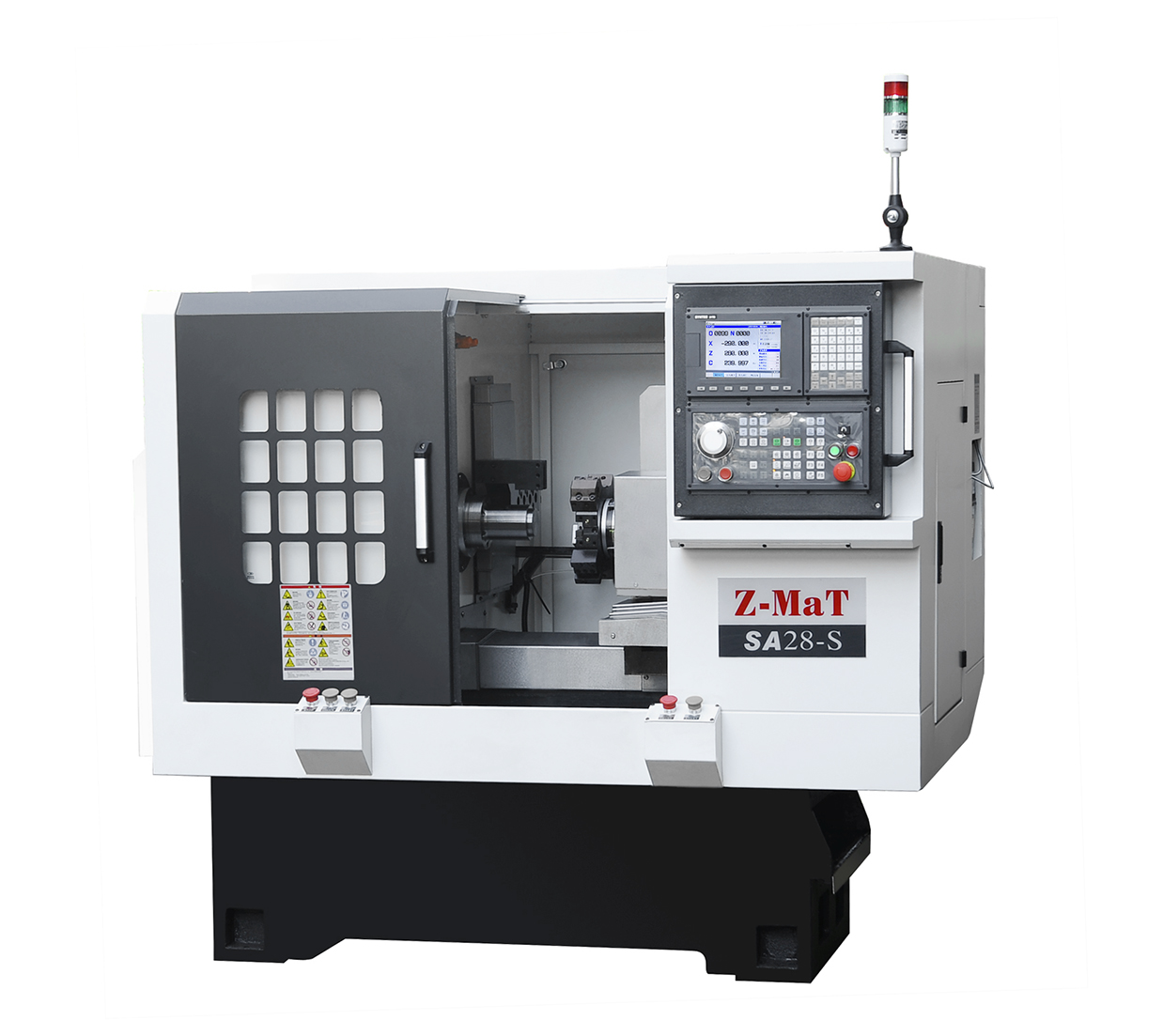

SA28-S

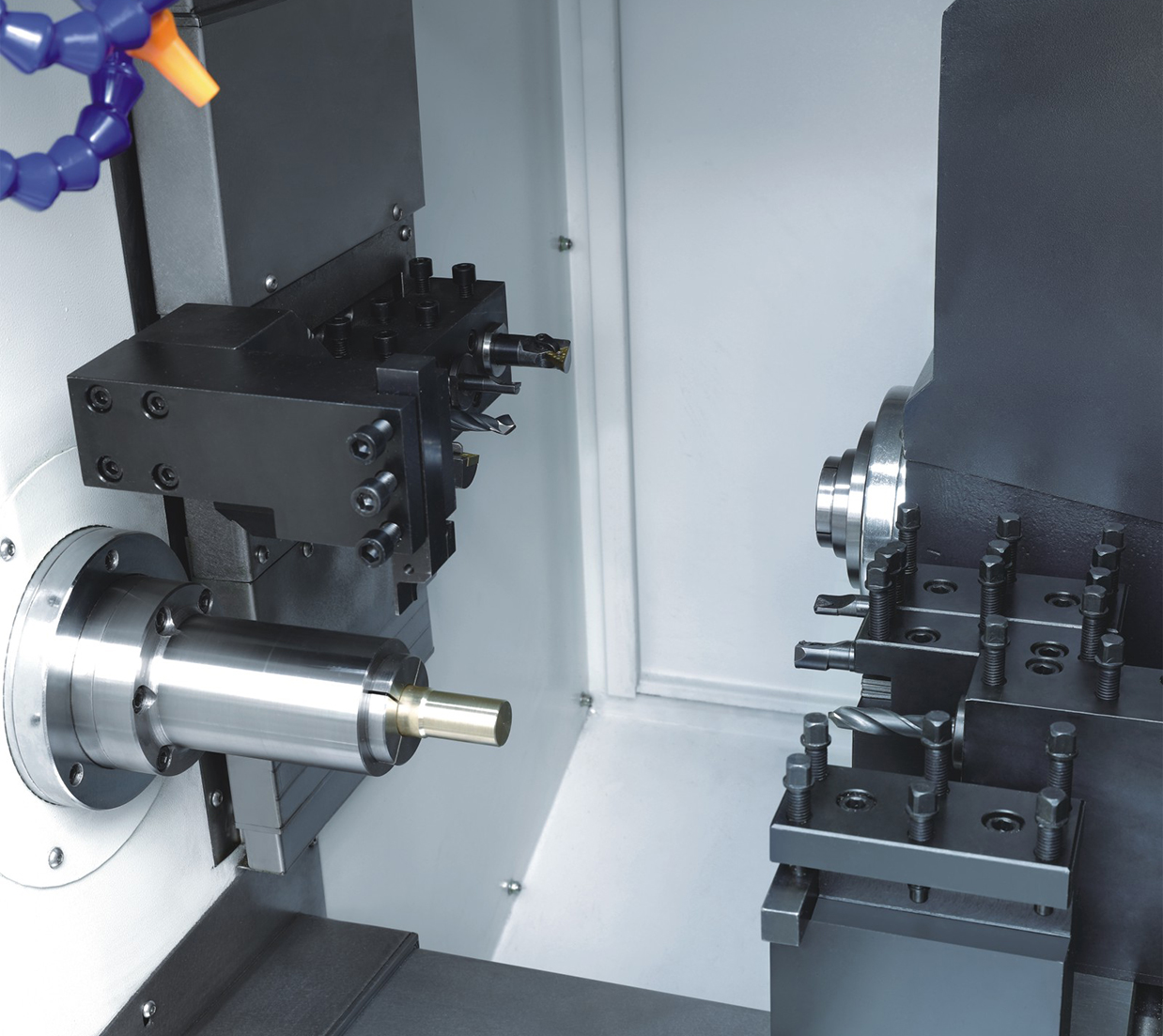

SA28-S - Image 2
Conheça a nova opção de baixo custo para usinagem dupla de Sindle.As vantagens dos centros de usinagem de fuso duplo/ torre incluem: 1) Uma máquina é mais barata que dois 2) mais precisa quando um processo de máquina é realizado em uma única máquina, em vez de, caso contrário, 3) menor custo de mão-de-obra devido aos requisitos de configuração reduzidos.No passado, o problema das máquinas de fuso duplo era o preço alto para justificar.

O Z-MAT agora introduziu o centro de torneamento do eixo duplo SA28-S.Esta máquina de alta qualidade possui as capacidades das máquinas tradicionais de fuso duplo-a um preço muito mais baixo.Por fim, aqui está uma opção de automação que você pode usar e o preço justificar.

  • A estrutura de estrutura altamente rígida com ampla extensão fornece alta estabilidade e capacidade de carga pesada
  • X Eixo secundário do eixo é montado no carro da máquina.Y eixo do eixo está montado na lateral do cabeçote
  • O parafuso de bola montado central elimina a velocidade e a eficiência de incêndio de torque.Estruturas duplas de rolamentos de prolOad suportam parafusos de bola para obter uma precisão ideal de transmissão
  • A base da máquina e a cama são fundição de uma peça, design de mono-bloco.Isso fornece rigidez e precisão ideais.

Capacidade

  • Diâmetro padrão de usinagem: ∅40mm
  • Máx.Capacidade da haste: ∅28mm

Fuso

  • Furo principal do eixo: ∅37mm * ∅48m
  • Máx.Capacidade da barra no eixo principal: ∅28mm *40mm
  • Máx.Velocidade do eixo: 3000rpm
  • Poder do fuso: 3,7kW/5,5kW
  • Tipo de eixo: ∅68mm
  • Conjunto do eixo: 39 °,*42 °
  • Sub Spindle Bore: ∅37mm
  • Máx.Capacidade da barra no sub -eixo: ∅28mm
  • Máx.Velocidade do Sub Fushle: 3000rpm
  • Sub Fusndle Power: 2.2kW

Eixo

  • X Viagem do eixo: 350mm
  • Z Travel do eixo: 200 mm
  • Y Axis Travel: 80mm
  • X/Z Traverse Rapid: 15/15 m/min

Ferramentas

  • Ferramentas do tipo gangue, *torre de 8 estações (carro principal de ferramentas)

Tailstock

  • N / D

Robô de pórtico

    Others

    • Dimensão (L × W × H): 2220 × 1480 × 1830mm
    • Peso: 1900kg
