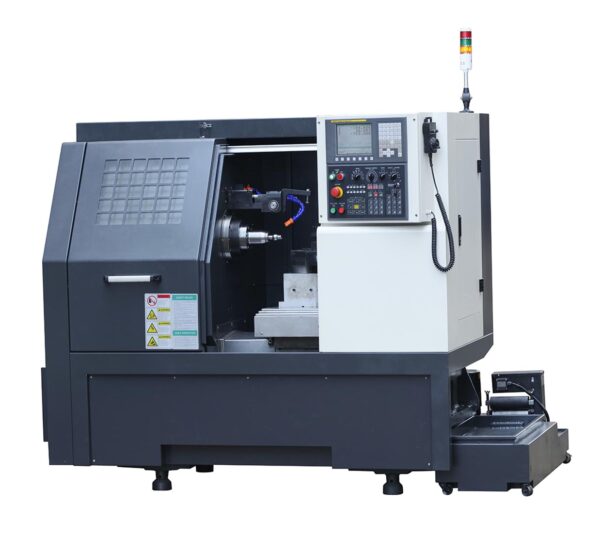

Q50

Torno de corte de corte esférico

  • Máx.Diâmetro de torneamento esférico: ∅50mm
  • RPM: 4K
  • KW: 3.0
Q50

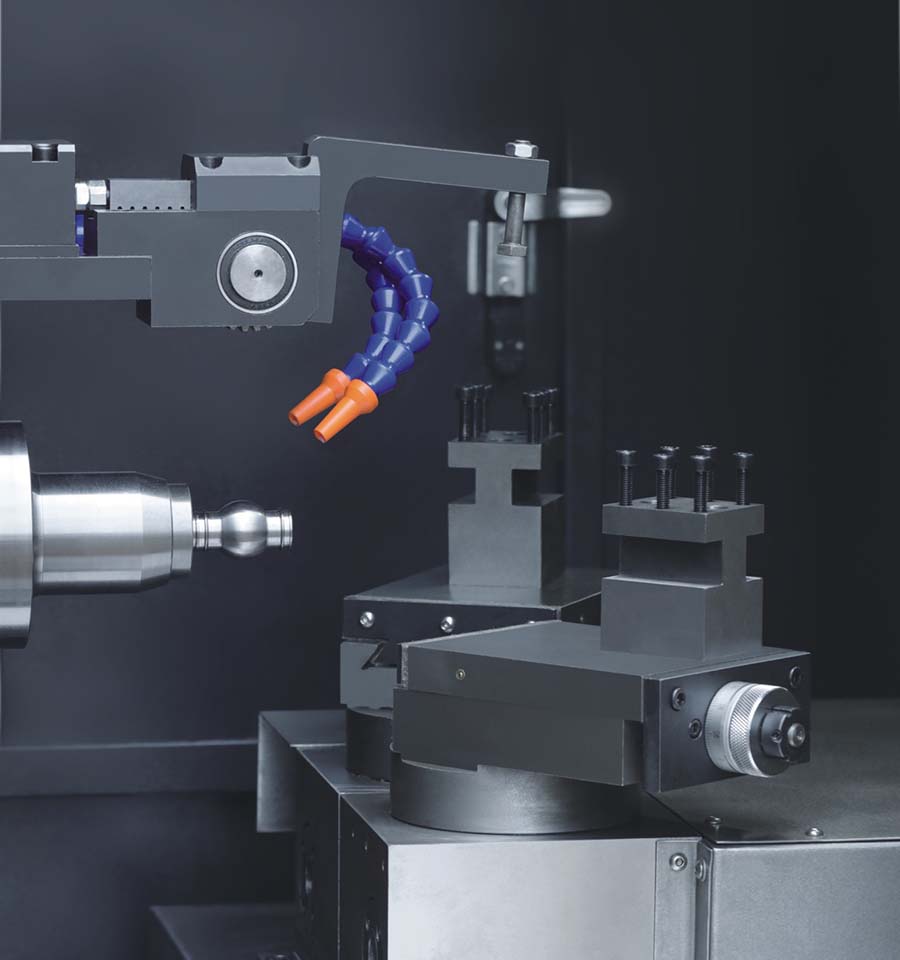

Q50 - Image 2
Um design especial para usinar peças em forma de bola.Virar, indexação e polimento podem ser feitos em um ciclo de usinagem de uma única parte.

  • Mono-block único fundição de cama e base
  • Alta precisão, guia de rolamentos de movimento linear de classe mundial maneiras aumentam a precisão da máquina e a estabilidade ao longo da vida da máquina
  • Parafuso de bola de alta precisão montada no centro, tem estabilidade e eficiência de movimento dinâmico ideais
  • O eixo preciso do cartucho de alta velocidade melhor atende às necessidades dos acabamentos finos do aplicativo-extrata e da redondeza ideal da parte do acabamento.
  • O sistema de movimento simultâneo de três eixos maximiza a felicidade da precisão das peças para o projeto de peça ao cortar formas redondas ou tridimensionais.

Capacidade

  • Máx.Turning esférico dia.: ∅50mm

Fuso

  • Nariz do eixo: A2-5
  • Máx.Velocidade do eixo: 4000rpm
  • Poder do fuso: 3,0kW, *4,0kW

Eixo

  • X Viagem do eixo: 200 mm
  • Zis de eixo z: 150mm
  • X/ Z Traverse Rapid: 9/9 m/ min

Ferramentas

  • Tipo de torre: dupla torre e hob hidráulico

Tailstock

  • N / D

Others

  • Dimensão geral (L × W × H): 2600 × 1410 × 1900mm
  • Peso (cerca): 1900kgs

Ver PDF
