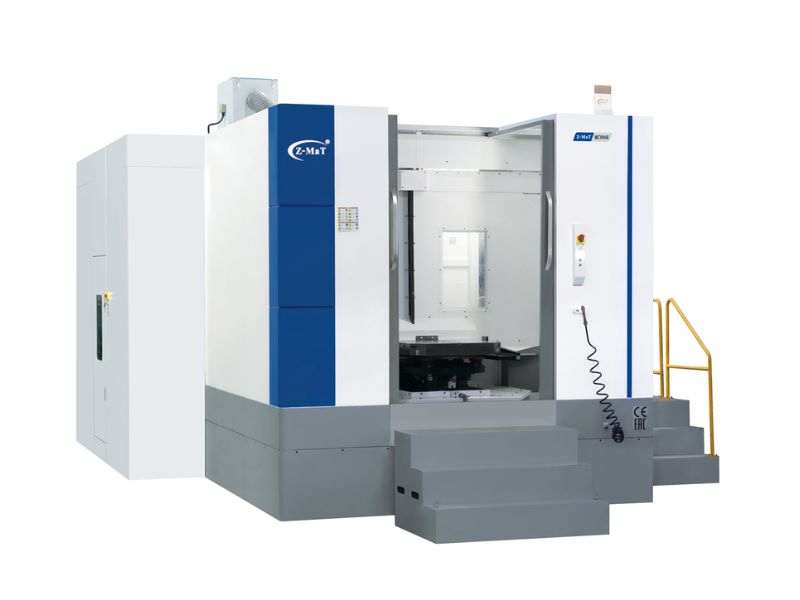

MC800H

Centro de usinagem horizontal

  • Velocidade do eixo: 6K rpm
  • Capacidade/tipo ATC: 40/Chain
  • Motor de servo principal: 15/18.5/22kW
Centros de usinagem horizontal CNC do Z-MAT

  • Adotando tecnologia de análise de elementos finitos, a fundição avançada de máquina de ferro meehanita passou por meio de tratamento de segundo envelhecimento, combinado com estrutura e layout otimizados, o processamento é confiável a longo prazo.
  • T Tipo de integridade Estrutura do leito (eixo x na estrutura das escadas) facilia -o para instalação e mantenha a precisão.
  • Padrão com o eixo BT50-190 e o poderoso motor servo, esta máquina possui aplicações amplas que variam de baixas velocidades para cortes pesados ​​a altas velocidades para a usinagem do Accurcy.
  • Os três eixos com rolos maiores LM fornecem rigidez super suportada, o que realiza excelente precisão de manutenção e usinagem suave.
  • A tabela de trabalho de indexação de precisão fornece precisão de posicionamento e precisão de posicionamento repetida no eixo B.Indexação rápida do motor servo.
  • A pré -carga nos três eixos de bola minimiza a deformação térmica, aumenta ainda mais a precisão da transmissão.

Mesa

  • Tamanho da tabela: 800*800mm
  • T slot: 5-22T160mm
  • Carga máxima: 1600kg

Curso

  • X Viagem do eixo: 1300mm
  • Y Axis Travel: 1100mm
  • Z Travel do eixo: 1200mm

Fuso

  • Tipo de eixo: BT50-190
  • Velocidade do eixo: 6000rpm
  • Motor de servo principal: 15/ 18.5/ 22kW

Feed & Magazine

  • Tipo de capacidade ATC: 40*60/cadeia
  • Peso máximo da ferramenta: 20kg

Others

  • Pressão do ar: 0,5-0,8MPA
  • Sistema de resfriamento do gabinete elétrico: ar condicionado

Dimensão e peso

  • Dimensão geral: 6800 × 4000 × 3915mm
  • Peso (sobre): 22000kg
