GM1580

Centro de usinagem de pórtico

  • Velocidade do eixo: 8K rpm
  • Capacidade/tipo ATC: 24/Disk Arm
  • Motor de servo principal: 15.0kW

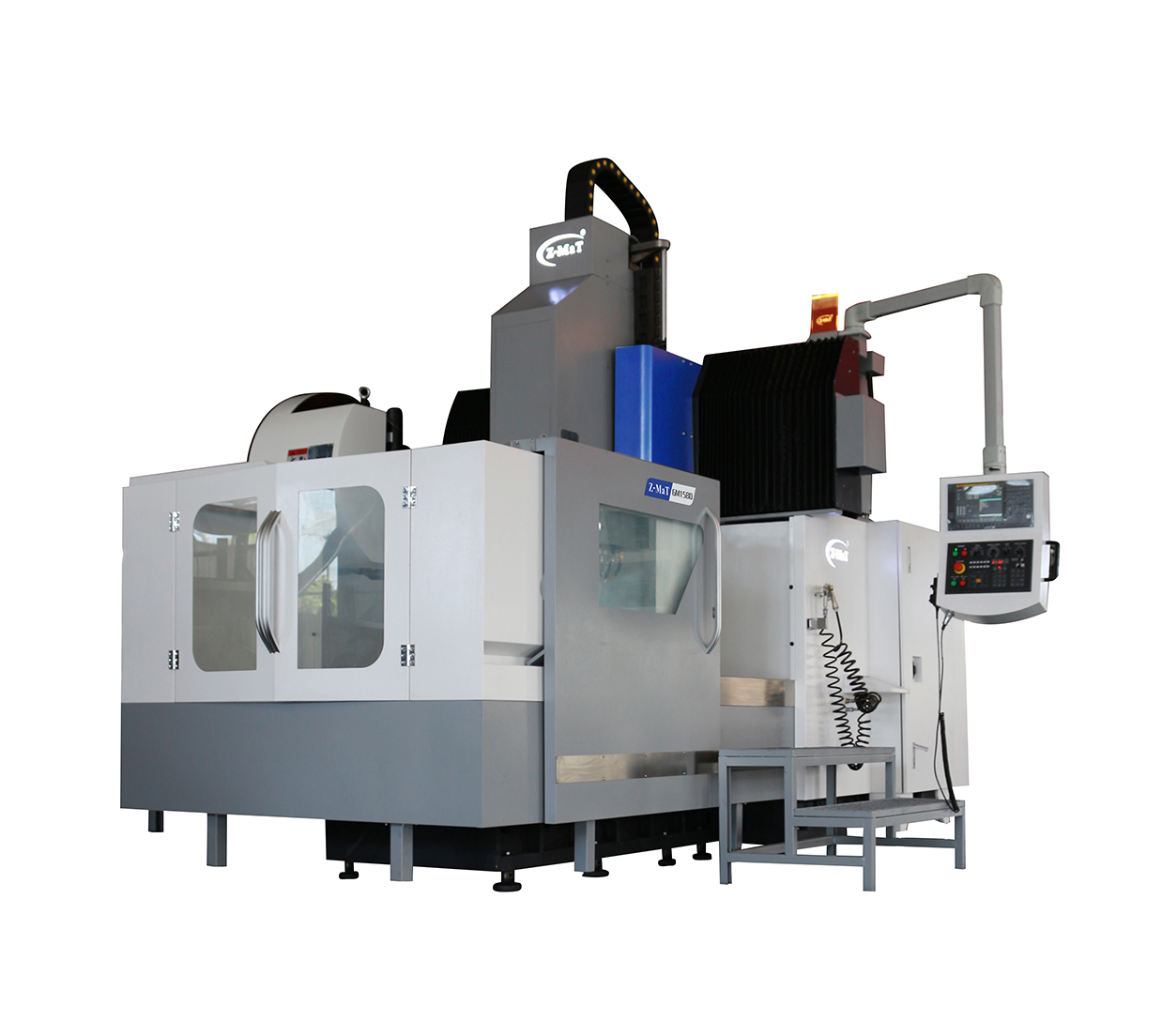

GM1580

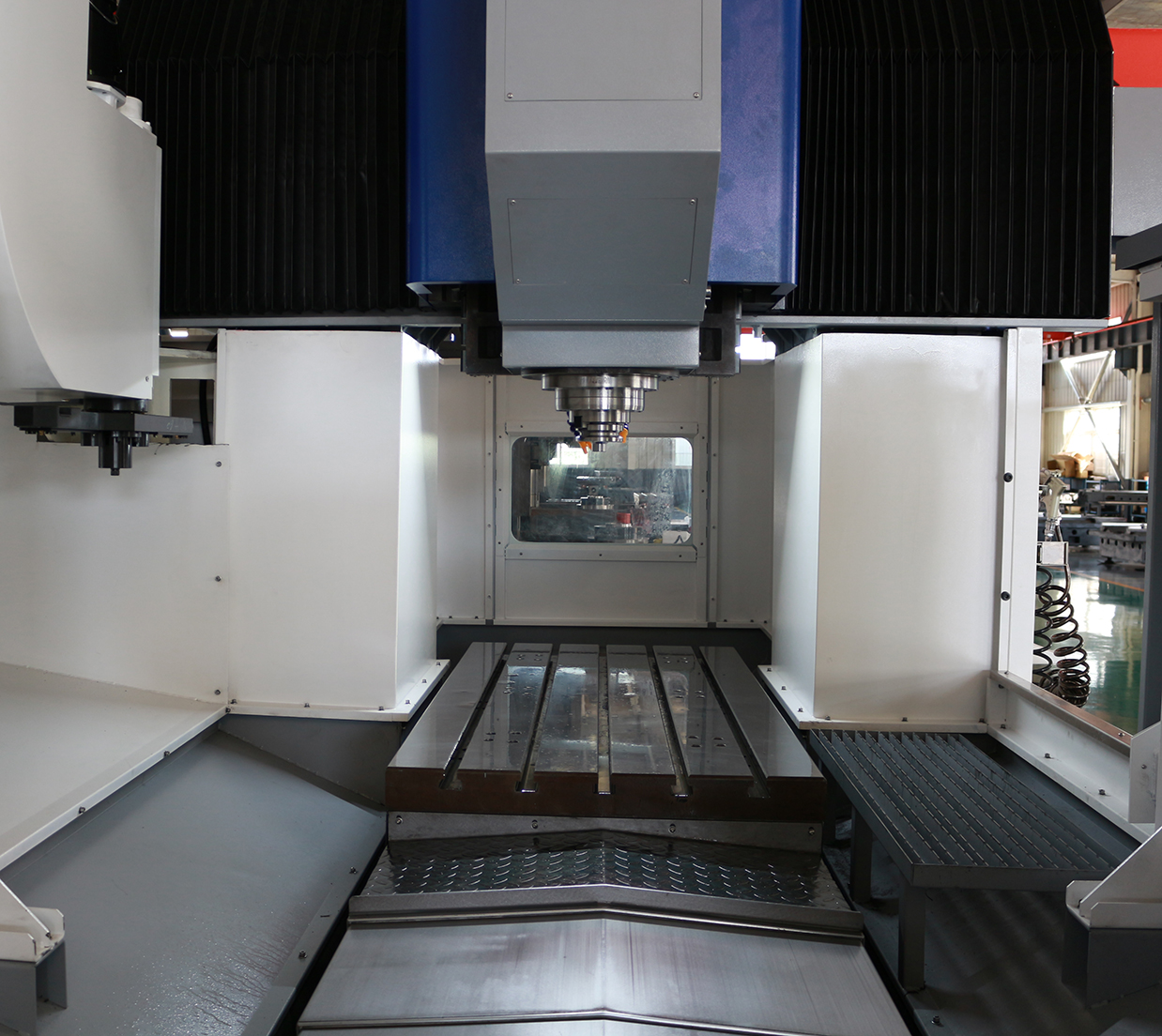

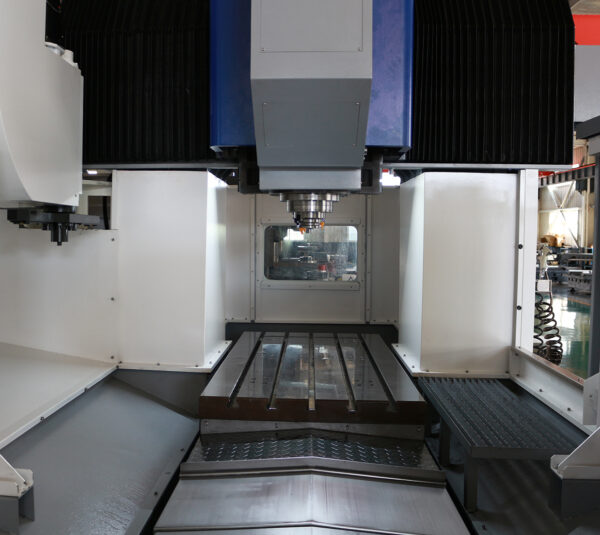

GM1580 - Image 2
Centros de usinagem CNC de Z-Mat

  • Projeto otimizado da superfície do rolamento da coluna e estrutura de pórtico, excelente rigidez de suporte, estrutura confiável
  • BT50 Big Eixo com poderoso servo do eixo, adequado para cortes pesados ​​em baixas velocidades e cortes de precisão em altas velocidades
  • Especificações maiores.Guia de movimento linear pesado no eixo x/ y/ z
  • O layout de seis blocos de corredor de #45 no eixo x & y e seis blocos de punner de 55 no eixo Z percebem alta rigidez e boa precisão manutenção
  • O peso do equilíbrio do cilindro no eixo z é excelente desaceleração e aceleração

Mesa

  • Tamanho da tabela: 1600*800mm
  • T slot: 22*5*140mm
  • Carga máxima: 1800kg

Viagem

  • X Viagem do eixo: 1500mm
  • Y Travel de eixo: 1000mm
  • Zis de eixo z: 620mm

Fuso

  • Tipo de eixo: BT50-155
  • *BT50-190
  • Velocidade do eixo: 8000rpm
  • Motor de servo principal: 15.0/*18,5kW

Feed & Magazine

  • Tipo de capacidade ATC: 24/braço de disco
  • Peso máximo da ferramenta: 15kg

Others

  • Pressão do ar: 0,5-0,8MPA
  • Sistema de resfriamento do gabinete elétrico: ar condicionado

Dimensão e peso

  • Dimensão geral: 4500*3700*3700mm
  • Peso (cerca): 15000kg
