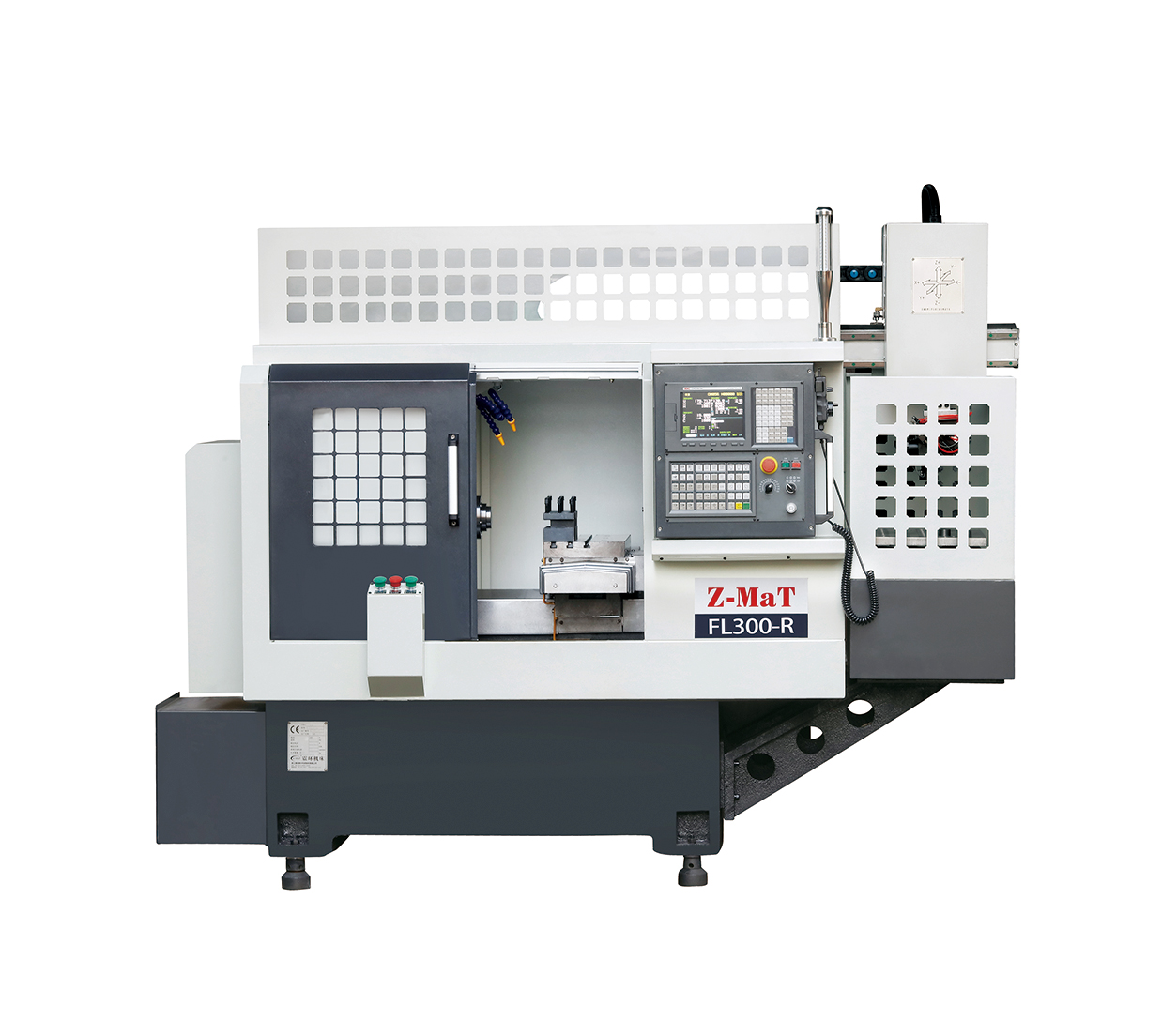

FL300-R
Automação do tipo pórtico
- Tamanho do chuck: 6”
- Ferramenta de postagem: Gang Tooling
- Poder do fuso: 5.5/7.5kW
Desde a configuração das matérias-primas até a remoção de peças de trabalho acabadas em uma máquina, o Z-MAT possui soluções inteligentes para automação completa.Reduza os custos da mão -de -obra e o tempo entre os cortes usando carregadores, descarregadores e alimentadores de bares para garantir o maior lucro na produção. Com uma combinação de diferentes soluções de ferramentas e propriedades de trabalho, esta série oferece grande flexibilidade para muitos cenários de uso.
- Alta eficiência — Movimento linear de alta velocidade em todos os eixos, resposta rápida do servo motor.Travessia rápida atinge 80m/min
- Alta precisão e alta confiabilidade — Tolerância mínima de posicionamento de repetibilidade ± 0,05 mm, precisão de posicionamento ± 0,05 mm
- Alta resistência — 7 × 24 realiza trabalho sem parar
- Bem adaptabilidade —- aplicável a uma ampla gama de empregos, não há muito requisito para o meio ambiente e capaz de trabalhar em ambiente duro
- Desempenho de alto custo-comparado com o robô conjunto, custa menos com mais confiabilidade
- Operação simples — Com base no layout de coordenadas retangulares, seus parâmetros de corrida são muito mais fáceis
- Fácil para manutenção — design modular e padrão, estrutura simples, fácil para manutenção
Capacidade
- Tamanho do Chuck: 6 ”
- Máx.Swing Over Way Tampa: ∅300mm
- Máx.Comprimento de corte: 80mm
- Máx.balanço.Over Slide: ∅135mm
Fuso
- Furo do eixo: ∅48mm
- Máx.Capacidade da barra: ∅40mm
- Nariz do eixo: A2-5
- Máx.Velocidade do eixo: 3000rpm *4500rpm, *5000rpm
- Poder do fuso: 5.5/ 7.5kW
- Furo do eixo: *∅55mm
- Máx.Capacidade da barra: *∅46mm
- Nariz do eixo: A2-5
- Máx.Velocidade do eixo:*3000rpm,*4000rpm,*5000rpm
- Poder do fuso: 5.5/ 7.5kW
- Furo do eixo: *∅62mm
- Máx.Capacidade da barra: *∅52mm
- Nariz do eixo: *A2-6
- Máx.Velocidade do eixo: *2000rpm, *4000rpm
- Poder do fuso: 5.5/ 7.5kW
Eixo
- X Travel: 350mm
- Zis de eixo z: 300 mm
- X/ Z Eixo Travessia rápida: 25/25 m/ min/ min
- Máx.Velocidade da alimentação: 8 m/ min.
Ferramentas
- Tipo de gangue
Tailstock
- N / D
Robô de pórtico
- Capacidade de elevação: 6 kgs
- Capacidade da peça de trabalho: 1 kg, *2,5 kg
- Travessia rápida: 80m/min
- Tipo de transmissão: tipo de rack
- Tipo de guia: movimento linear
- Posição de repetibilidade: ± 0,05mm
Others

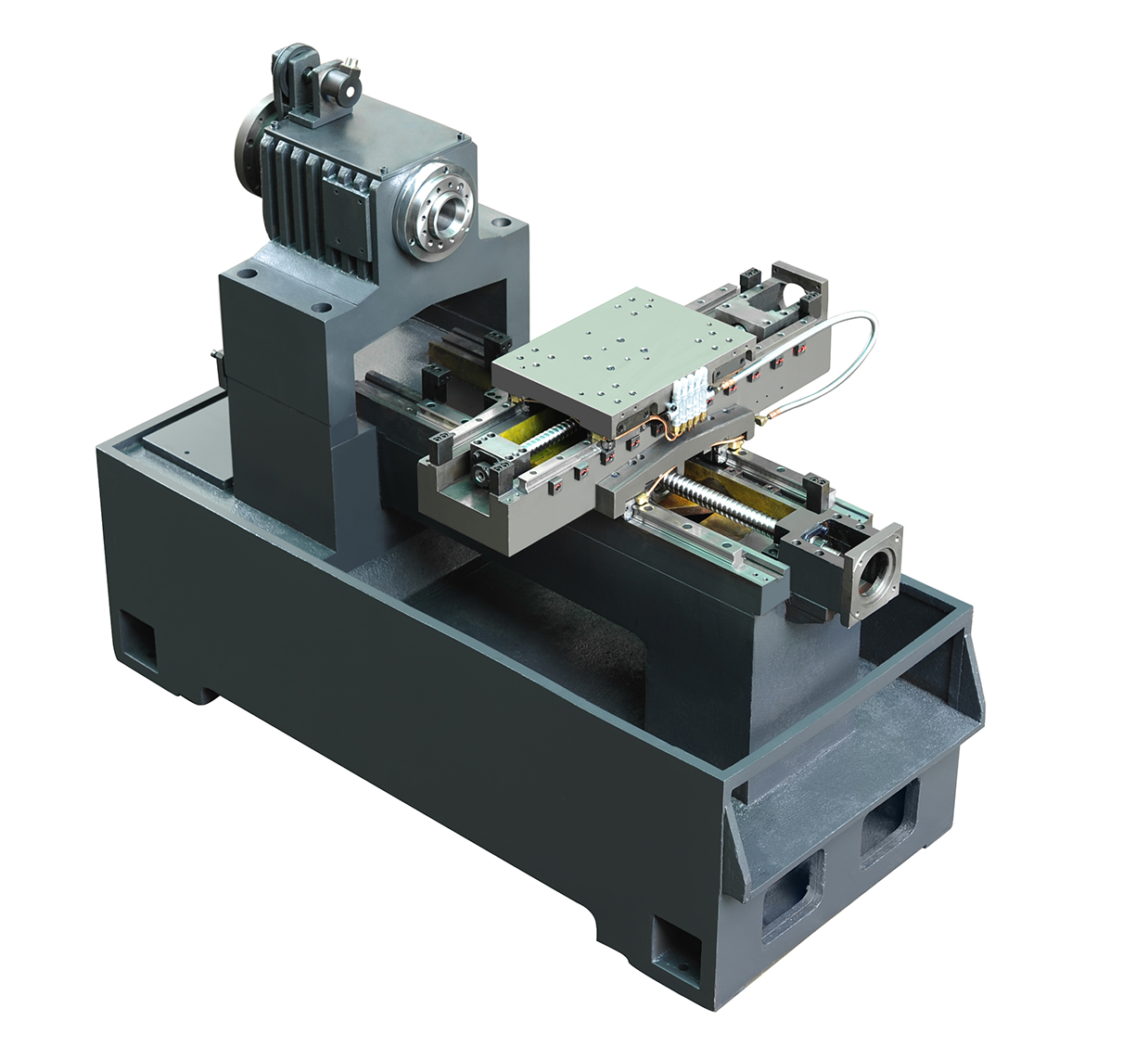

- Tipo de cama: plano
- Tipo de guia: movimento linear
- Capacidade de energia: 10kva
- Dimensão geral (L × W × H): 3350*2090*2700mm
- Peso (cerca): 2800kg
