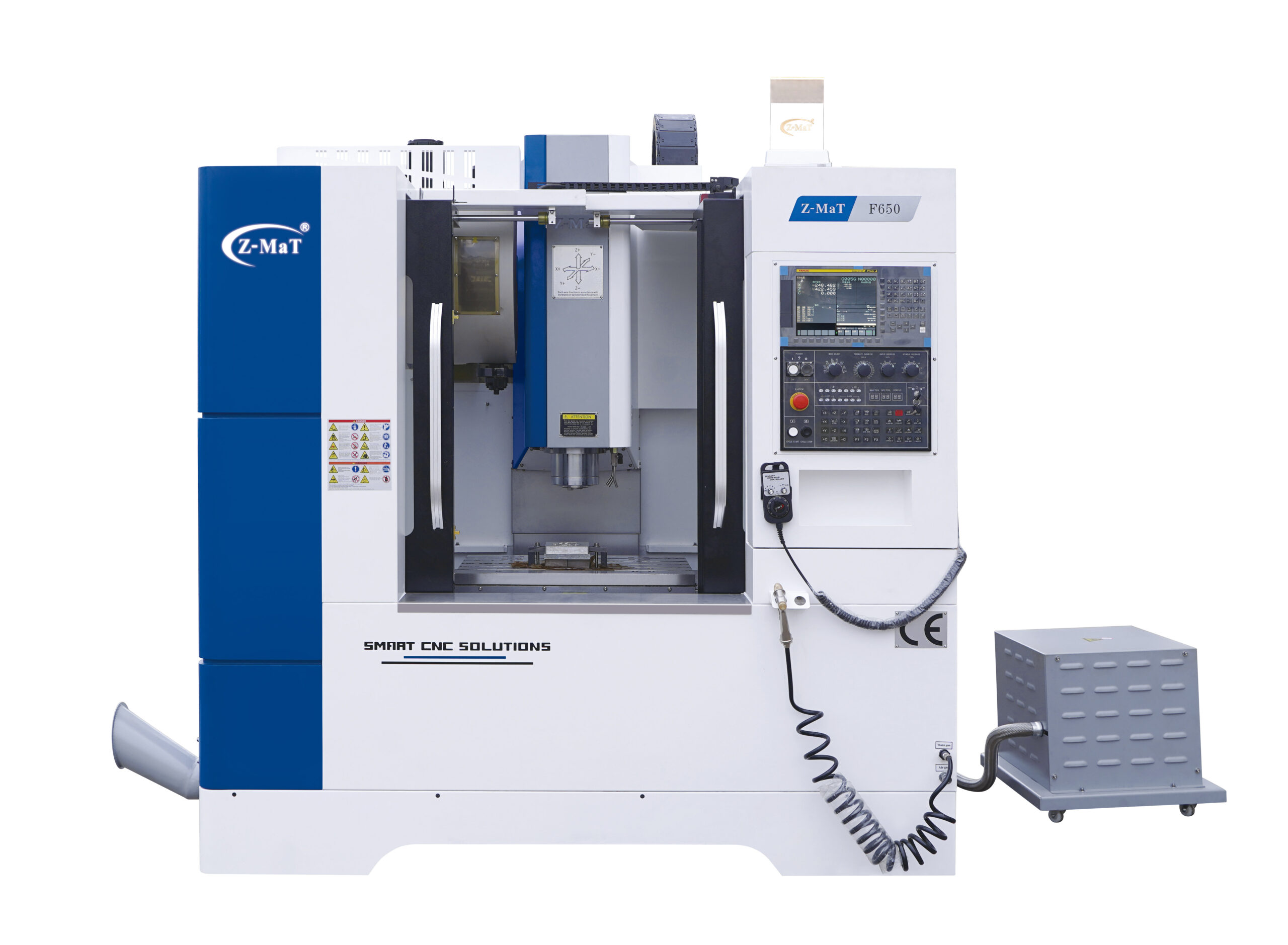

F650

Centro de usinagem vertical – High speed

  • Rotação do fuso: 8000*12000 rpm
  • Capacidade do ATC: 24 posições tipo disco
  • Motor  principal: 5.5/7.5kW
F650
 Os Centros de Usinagem Verticais Z-MaT são dispositivos complexamente desenvolvidos que executam várias tarefas mais rápida e facilmente do que seriam executadas. Possuem tecnologia de ponta , alcançando um novo nível  de automação, reduzindo cargas de trabalho para os operadores e reduzindo custos no trabalho. Não são  apenas as últimas tecnologias que fazem dos  Centros de Usinagem Verticais Z-MaT, líder; mas também o design inovador.

  • Guias lineares de precisão fornecem avanços com altas velocidades
  • Proteção corrediças totalmente fechadas
  • Trocador de ferramentas tipo tambor ou braço
  • Base de ferro fundido permite uma ótima estrutura e fundação
  • Motor integrado (Direct drive) em todos os motores
  • Velocidades mais rápidas disponíveis em todos os eixos e fuso.

Mesa

  • Tamanho da mesa: 750*500mm
  • Rasgo T(medida- quantidade- distância : 14-5-80mm
  • Carga máxima: 400kg

Curso

  • Curso do eixo X : 600 mm
  • Curso do eixo Y: 500mm
  • Curso do eixo Z: 550mm
  • Avanço rápido X/Y/Z : 48/48/48m/min
  • Distância do fuso até  a mesa: 100-650mm
  • Centro do fuso para coluna: 510mm
  • Tipo de guia: Guias lineares (rolo)

Fuso

  • Tipo de mandril: BT40
  • Rotação do fuso: 8000, *12000 rpm
  • Motor principal: 5.5/7.5*7.5/11.0kW

Alimentação e Magazine

  • Capacidade do ATC/ Tipo: 24/disco
  • Peso máximo da ferramenta: 8kg

Outros

  • Pressão do ar: 0,5-0,8MPA
  • Sistema de resfriamento do armário elétrico: ar condicionado

Dimensão e peso

  • Dimensão geral: 2200*2000*2250mm
  • Peso (aproximado): 4500kg
