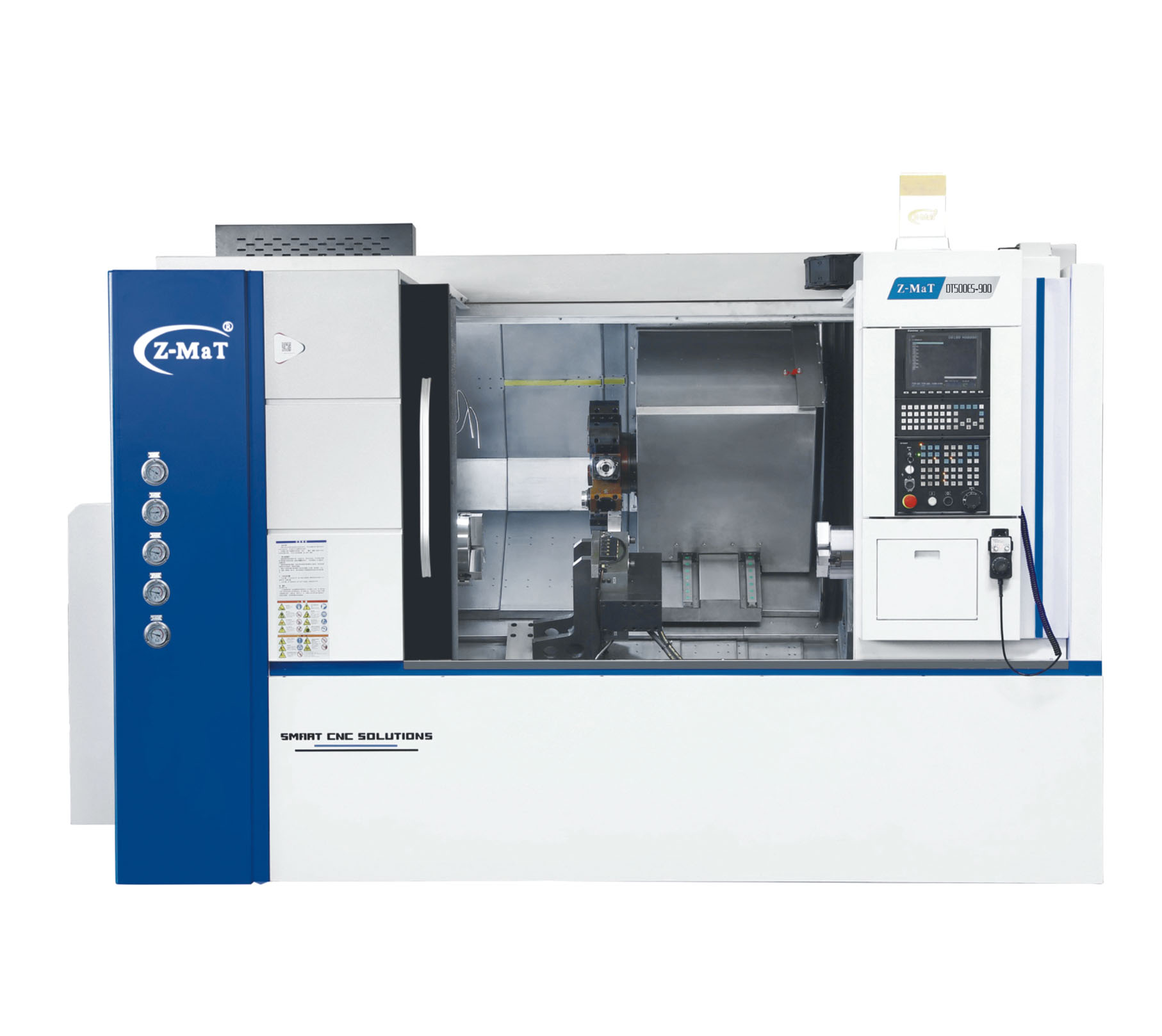

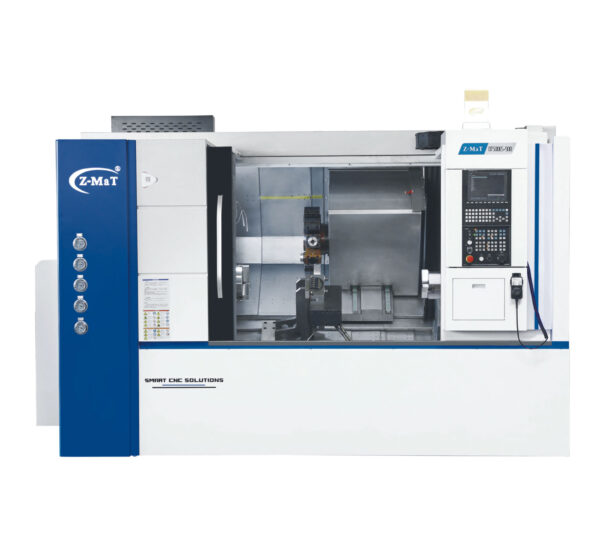

DT500ES-900

• Meehanite Casting avançado na adoção do corpo da máquina principal com design razoável e layout otimizado garante precisão e confiabilidade da máquina no serviço de vida longa.
• Os eixos X, Z e E adotam guia linear de precisão com grande layout de extensão, estrutura sólida e leito da máquina de rigidez para uma boa precisão a longo prazo.
• O eixo de rigidez de alta velocidade mais o sub-hipadil elétrico embutido realiza alta precisão, alta carga e alta velocidade durante a usinagem.
• Turreta de posição dupla de 12 estação com posicionamento bidirecional para mudança rápida de ferramentas e posicionamento de precisão.
• Crevados de bola de precisão com tecnologia de pré -carga em ambos os eixos minimizam a deformação térmica, maximizam a precisão da transmissão.
• Aplicado na produção automática de automóveis, dispositivos, produtos elétricos, produtos mecânicos etc.

Capacidade

• Máx.Diâmetro de balanço sobre a cama: Ø650mm
• Máx.Diâmetro do balanço sobre deslizamento: Ø460mm
• Máx.Diâmetro de torneamento: Ø320mm
• Máx.Comprimento da peça de trabalho: 900mm

Fuso

• Velocidade principal do eixo: 4000rpm
• Motor principal: 22.0/30.0kW
• Nariz do eixo principal: A2-6
• Principal Tamanho do Chuck do eixo: 8 “
• Furo principal do fuso: Ø66mm
• Principal Capacidade da barra de tração do fuso: Ø52mm
• Velocidade do Sub Fushle: 5000rpm
• Motor principal: 11.0/ 15.0kW
• Sub Spindle Nariz: A2-5
• Sub Spindle Chuck Tamanho: 6 “
• Sub Spindle Bore: Ø55mm
• Sub Spindle Drawbar Capacidade: Ø46mm

Eixo

• X/ Y/ Z Travel: 200mm/ 140mm/ 900mm
• X/ Y/ ZAXIS RAPIDA RAPIDA RAPIDADE: 20/12/ 20M/ min

Ferramentas

• Tipo: BMT55
• Número de estações de ferramentas: 12
• Tamanho da haste da ferramenta od: 20 × 20*25x25mm/ ferramenta de chato Tamanho da haste: ∅40 mm

Tailstock

• N / D

Robô de pórtico

Others

• Dimensão geral (L × W × H): 3600 × 2000 × 2250mm
• Peso da máquina: 6500kg
