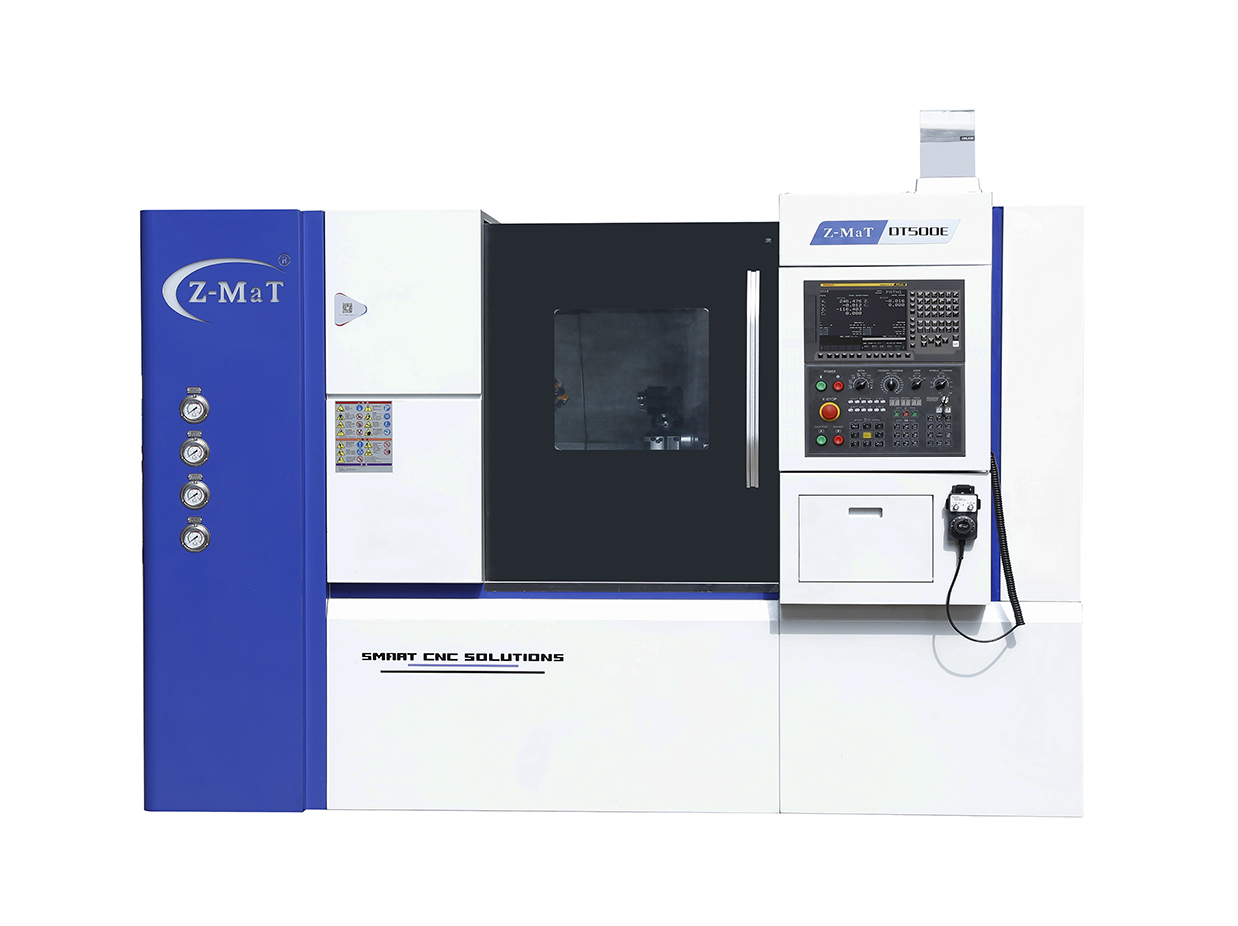

DT500E

O centro de torneamento é capaz de usinar peças complexas acabadas. Esses modelos também apresentam um eixo árvore de acionamento direto (motor integrado) que atinge alta velocidade, mantendo alta rigidez e a precisão excepcional do eixo C. Os modelos atendem plenamente uma ampla gama de empresas e segmentos, desde trabalhos em ferramentarias até produção seriada.

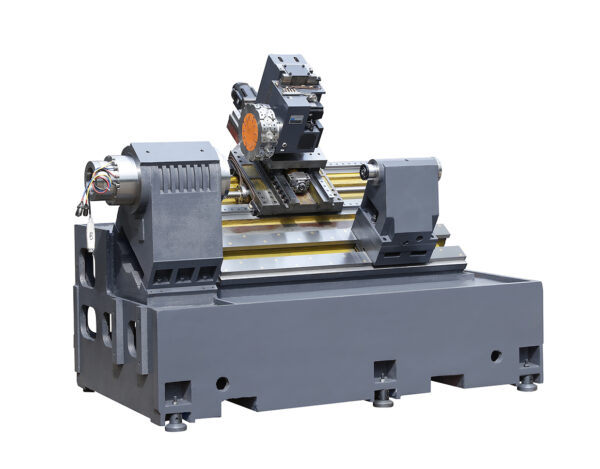

• O centro de torneamento Z-MAT construído em uma base fundida inclinada. Esta construção reduz o acúmulo de calor e a expansão térmica resultante
• Guias lineares de rolos de alta precisão de grande dimensão proporcionam melhor rigidez e maior precisão. Com um coeficiente de atrito muito baixo, elas consomem menos energia e não requerem ajustes

Capacidade

• Tamanho da placa de 3 castanhas: 8 “
• Comprimento máximo da peça: 650mm
• Diâmetro de volteio sobre o barramento: Ø600mm
• Diâmetro de volteio sobre o carro cruzado: Ø430mm

Fuso

• Diâmetro interno do fuso: Ø66mm
• Diâmetro de passagem de barras: Ø52mm
• Nariz do eixo árvore: A2-6
• Rotação máxima: 4000rpm
• Potência do motor principal: 22 / 30 kW

Eixo

• X – Curso do eixo: 250mm
• Z – Curso do eixo z: 650mm
• Y – Curso do eixo: 100 (± 50) mm,*140 (± 70)
• X / Z / Y Avanço rápido: 20 / 20 / 12  m/min
• Velocidade máxima de usinagem 7 m/min

Revólver

• Número de estações de ferramentas: 12
• Rotação máxima da ferramenta acionada: 4000rpm,*6000rpm
• Tamanho da haste da ferramenta externa: 20 x 20mm
• Tamanho da haste da ferramenta interna: Ø32mm

Contra ponta

• Tipo de Contra ponta: SPT, *SST
• Assento: CM3
• Curso: 100 ~ 650mm

Dimensões

• Peso (cerca): 4800kg
• Dimensão geral (L × W × H): 3000 × 1780 × 2050mm
