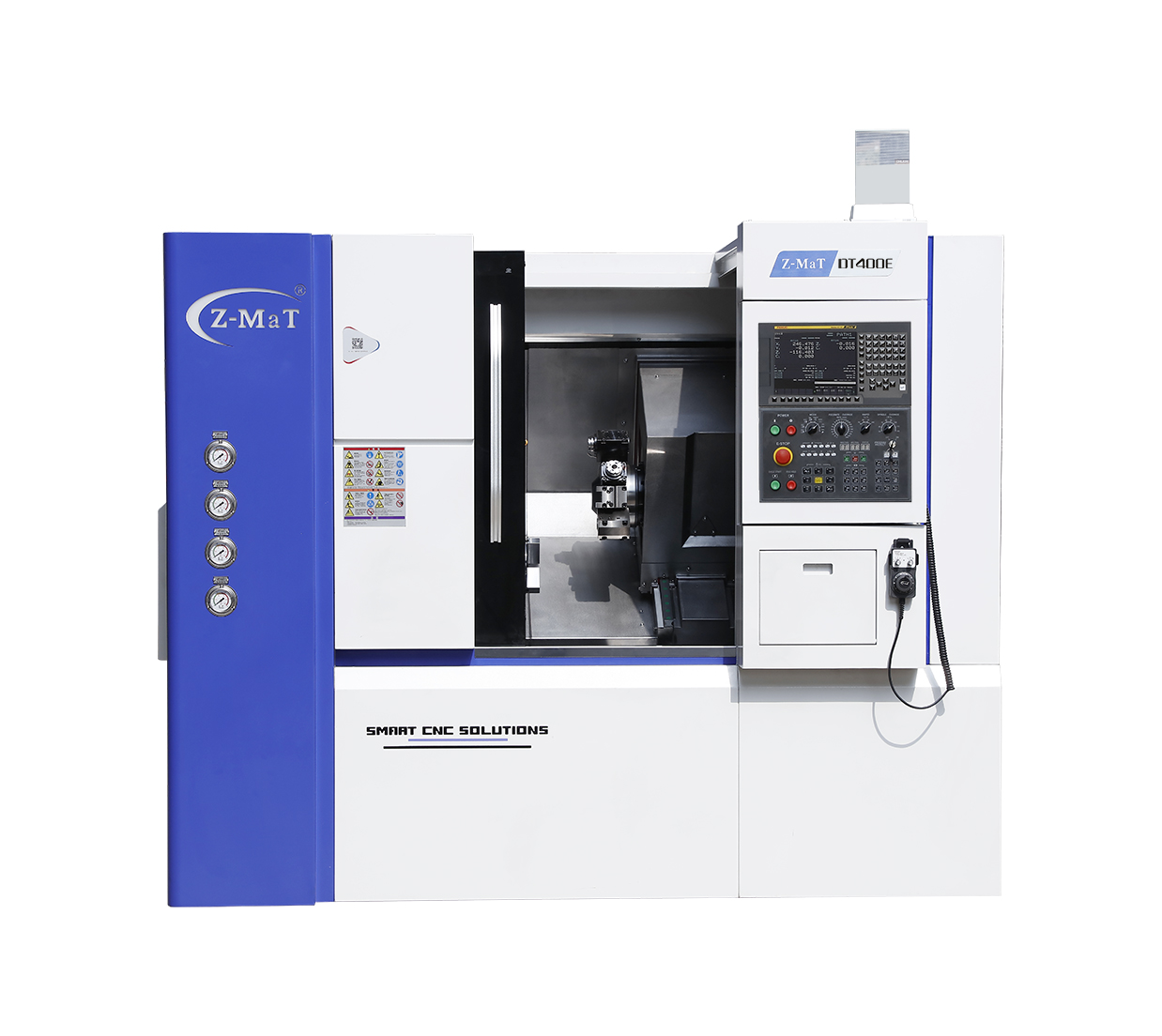

DT400E

O centro de torneamento é capaz de usinar peças complexas acabadas. Esses modelos também apresentam um eixo árvore de acionamento direto (motor integrado) que atinge alta velocidade, mantendo alta rigidez e a precisão excepcional do eixo C. Os modelos atendem plenamente uma ampla gama de empresas e segmentos, desde trabalhos em ferramentarias até produção seriada.

• O centro de torneamento Z-MAT construído em uma base fundida inclinada. Esta construção reduz o acúmulo de calor e a expansão térmica resultante
• Guias lineares de rolos de alta precisão de grande dimensão proporcionam melhor rigidez e maior precisão. Com um coeficiente de atrito muito baixo, elas consomem menos energia e não requerem ajustes

Capacidade

• Tamanho da Placa de 3 castanhas: 6 “
• Comprimento máximo da peça: 320 mm
• Diâmetro de volteio sobre o barramento: Ø500mm
• Diâmetro de volteio sobre o carro cruzado: Ø350mm

Fuso

• Diâmetro interno do fuso: Ø55mm
• Diâmetro de passagem de barras: Ø46mm
• Nariz do eixo árvore: A2-5
• Rotação máxima: 5000rpm
• Potência do motor principal: 11 / 15 kW

Eixo

• X – Curso do eixo: 230mm
• Z – Curso do eixo: 320mm
• Y – Curso do eixo: 70 (± 35) mm
• X / Z / Y Avanço Rápido: 20 / 20 / 12 m/min
• Velocidade máxima de usinagem: 8m/min

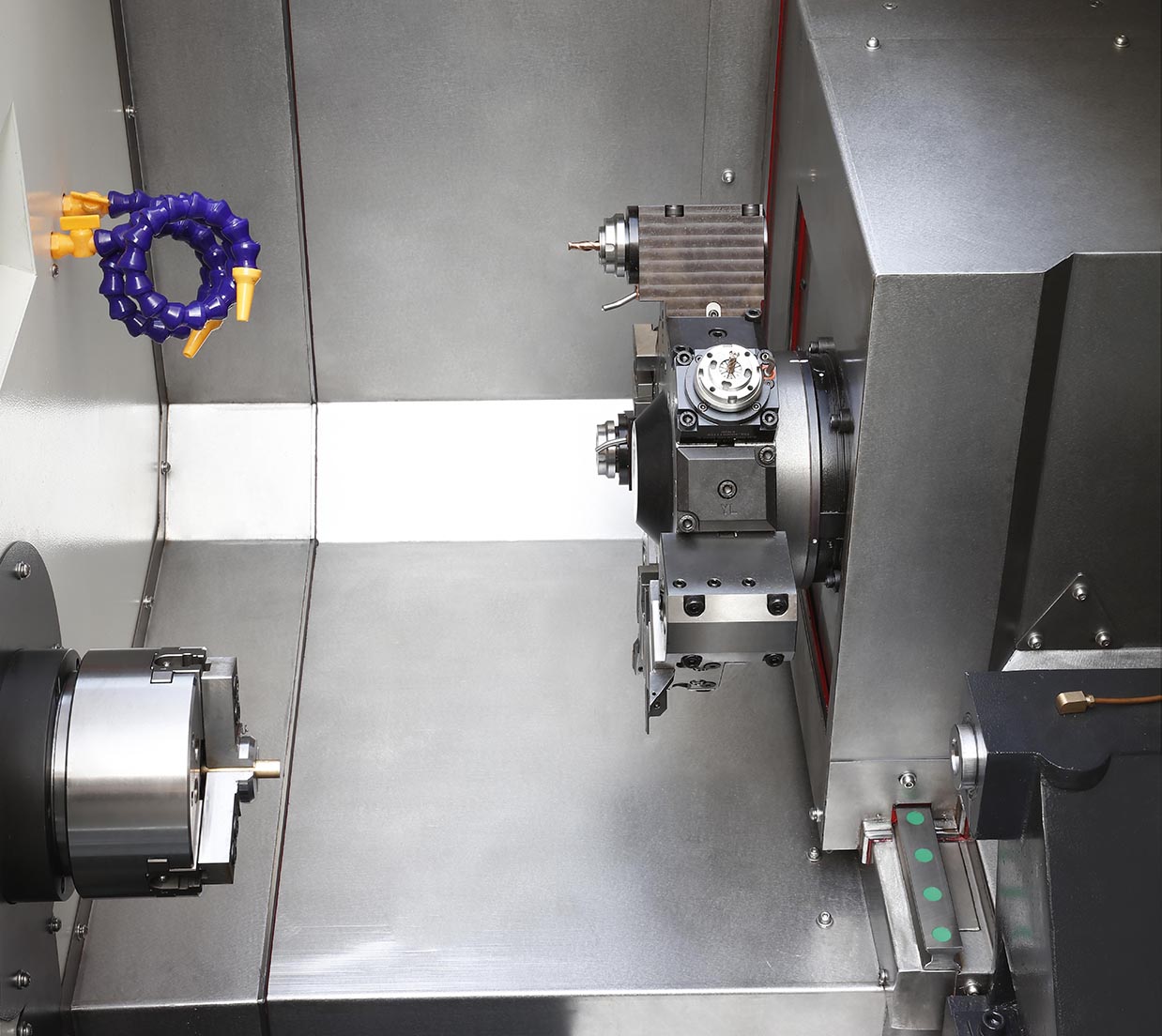

Revólver

• Número de estações de ferramentas: 12
• Rotação máxima da ferramenta acionada: 4000rpm
• Tamanho da haste da ferramenta externa: 16 x 16mm
• Diâmetro da haste da ferramenta interna : Ø25mm

Contra ponta

• Tipo de Contra ponta:*Hidráulico
• Assento:*CM4
• Curso: *350mm

Dimensões

• Dimensão geral (L × W × H): 2.730 × 2.050 × 2.280mm
• Peso: 4000kg
