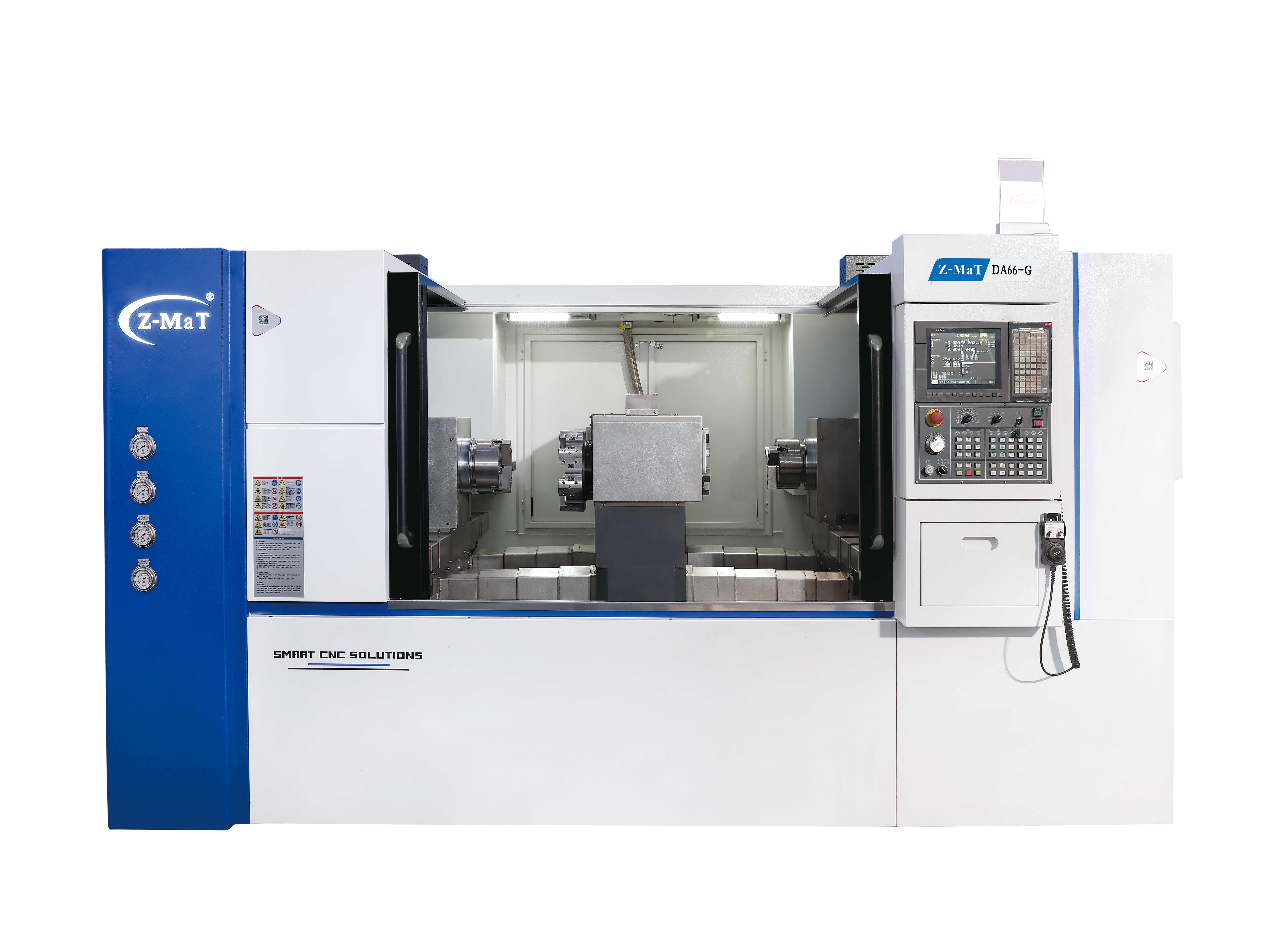

DA66-G

Automação de fuso duplo

  • Tamanho do chuck: 6”
  • Ferramentas: Gang type tools
  • Poder do fuso: 7.5/11.0kW

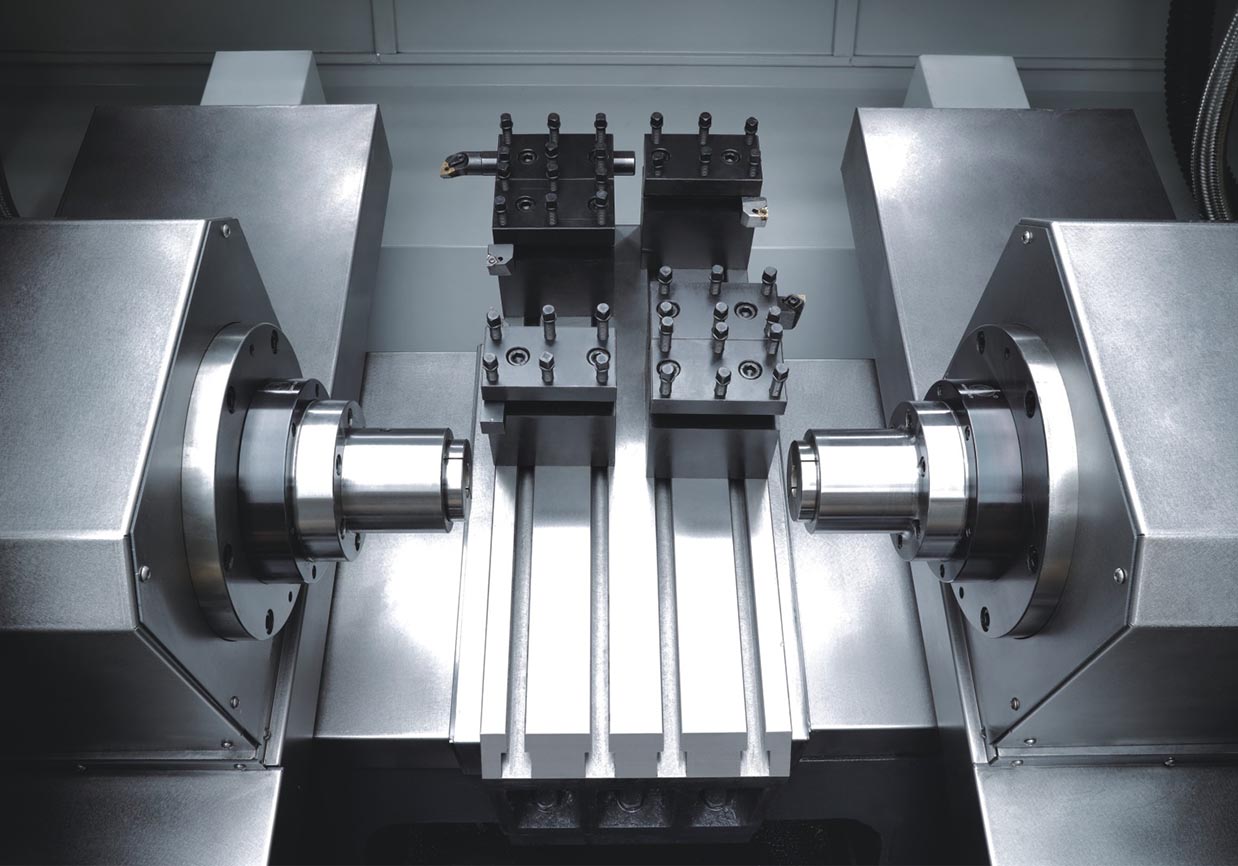

DA66-G eixo móvel+ eixo móvel

  • Parafuso de bola montado no centro, mais preciso
  • Guias lineares pesadas
  • Design inclinado de 30 ° de cama
  • Fundição de uma peça de cama e base, maior rigidez

Capacidade

  • Chuck/ Collet: 6 “Chuck hidráulico/ coletor hidráulico
  • Máx.Usinagem dia.: ∅160mm
  • Usinagem padrão dia.: ∅100mm

Fuso

  • Tipo de eixo: A2-5
  • Conjunto do eixo: MT6
  • Furo principal do eixo: ∅55mm
  • Capacidade da barra no eixo principal: ∅46mm
  • .
  • Sub Spindle Max.Velocidade: 4500rpm
  • 2 Potência do motor do fuso: 7,5kW/11kW

Eixo

  • X Viagem do eixo: 370mm
  • Z Travel do eixo: 200 mm
  • X/Z Traverse Rapid: 15/15 m/min

Ferramentas

  • Tipo de torre: ferramentas do tipo gangue

Tailstock

Robô de pórtico

Others

  • Grau de cama inclinada: 30 °
  • Tipo de guia: movimento linear
  • Dimensão geral (L × W × H) 2520 × 1720 × 1850mm
  • Peso (sobre): 4200kg
